時脈產生器

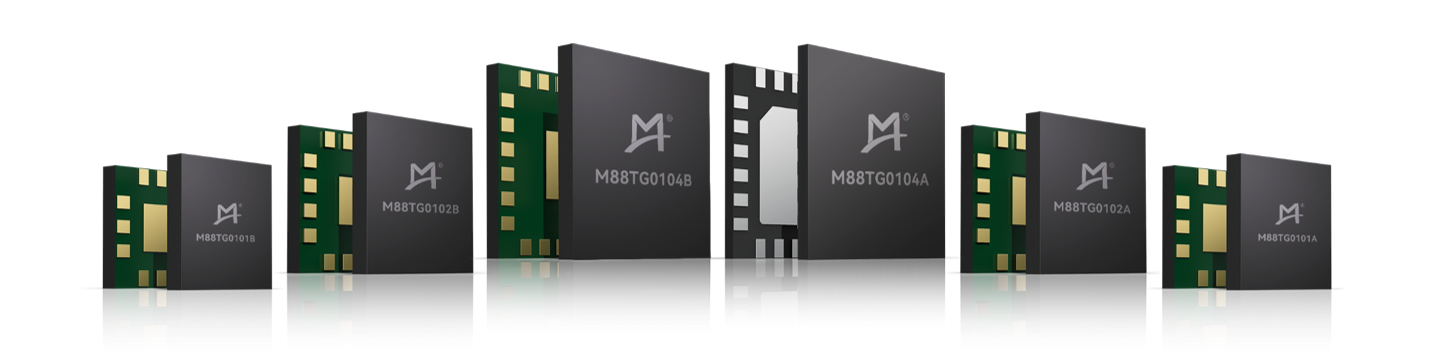

瀾起科技M88TG010x系列時脈產生器晶片採用高效能PLL架構，為各類系統設備提供高效能、易用的時脈解決方案。該晶片最多支援4路獨立輸出，每路均可靈活配置輸出類型 (LVDS、LVCMOS、HCSL等)、驅動能力、頻率 (1MHz–333.33MHz任意可調)、展頻模式及使能控制。
M88TG010x提供三種操作模式：I²C協定、OTP模式和PIN模式，配合內部非揮發性儲存單元，極大提升系統操控便利性。晶片在提供高效能輸出的同時保持低功耗特性。多封裝選擇可適應不同應用場景，最小為2.5 mm x 2.5 mm LGA封裝。部分型號整合內部晶振，可進一步節省PCB面積、降低功耗並提升性價比。
功能特性
-
精確生成任意頻率，符合PCIe® Gen6要求 -
每個時脈輸出可獨立動態配置
-
兩種類型參考源可選：片內／片外晶振 (XTAL) 與外部時脈輸入
-
三種易用的控制模式：I²C、OTP 與 PIN
產品列表
|
產品型號
|
輸入時脈源 (MHz)
|
晶振輸入
 |
差動輸出時脈 (#)
|
LP-HCSL
|
HCSL
|
LVDS
|
LVCMOS
|
供電電壓 (V)
|
差動輸出頻率(MHz)
|
封裝
|
溫度範圍 (°C)
|
文件
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M88TG0104A | 1.22-250 |
外部晶振， 8-50 MHz |
4 |
✓ |
✓ |
✓ |
✓ |
1.8，2.5，3.3 | 1 - 333.33 |
24-pin VFQFPN | -40 to +85 | Product Brief |
| M88TG0104B | / |
内部晶振， 50 MHz |
4 |
✓ |
✓ |
✓ |
✓ |
1.8，2.5，3.3 | 1 - 333.33 |
24-pin LGA | -40 to +85 | Product Brief |
| M88TG0102A | 1.22-250 |
外部晶振， 8-50 MHz |
2 |
✓ |
✓ |
✓ |
✓ |
1.8，2.5，3.3 | 1 - 333.33 |
16-pin LGA | -40 to +85 | Product Brief |
| M88TG0102B | / |
内部晶振， 50 MHz |
2 |
✓ |
✓ |
✓ |
✓ |
1.8，2.5，3.3 | 1 - 333.33 |
16-pin LGA | -40 to +85 | Product Brief |
| M88TG0101A | 1.22-250 |
外部晶振， 8-50 MHz |
1 |
✓ |
✓ |
✓ |
✓ |
1.8，2.5，3.3 | 1 - 333.33 |
12-pin LGA | -40 to +85 | Product Brief |
| M88TG0101B | / |
内部晶振， 50 MHz |
1 |
✓ |
✓ |
✓ |
✓ |
1.8，2.5，3.3 | 1 - 333.33 |
12-pin LGA | -40 to +85 | Product Brief |
如您對產品感興趣，請聯絡我們
