M88IO3020 (I/O 集线器)

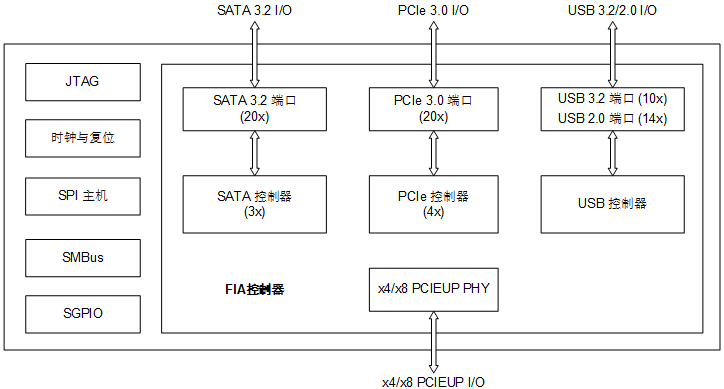

M88IO3032是一款应用于英特尔®新一代CPU平台的I/O集线器 (IOH) 芯片。该芯片通过PCIe®总线与英特尔最新的Granite Rapids处理器相连，支持的最大带宽可达64 Gbps。根据不同应用场景，其输出端可灵活配置为PCIe、SATA、USB等多种高速I/O接口，旨在为云计算、大数据、企业存储等应用场景提供高集成度且兼具性价比的I/O扩展解决方案。

功能特性

PCIEUP (Upstream Port) 3.0

基本符合PCIe 3.0規範，資料速率高達8 GT/s

支援x8或x4鏈路寬度
PCIe 3.0 Root Port

符合PCIe 3.0基本規範，傳輸速率高達8 GT/s

內建4個PCIe 3.0控制器，最多支援14個PCIe連接埠和20條PCIe通道

支援x8、x4或x2鏈路寬度
SATA 3.2 I/O

符合SATA 3.2規範，傳輸速率高達6 Gb/s

內建3個SATA主機控制器，最多支援20個SATA連接埠

支援AHCI和RAID 0/1/5/10模式
USB 3.2/2.0 I/O

符合USB 3.2 Gen1規範

內建xHCI USB控制器

最多支援10對USB 3.2 Gen1訊號和14對USB 2.0訊號
時鐘

17對差分時鐘，其中6對符合PCIe 4.0規範
整體系統特性

片上整合數位溫度感測器(DTS)

週邊介面：SPI、SMBus、SGPIO、JTAG

封裝：749-ball BGA

符合RoHS標準

典型應用

板載或AIC I/O擴充

邊緣運算、企業級伺服器和資料中心
