M88DDR4DB01 (Gen1 DDR4 DB)

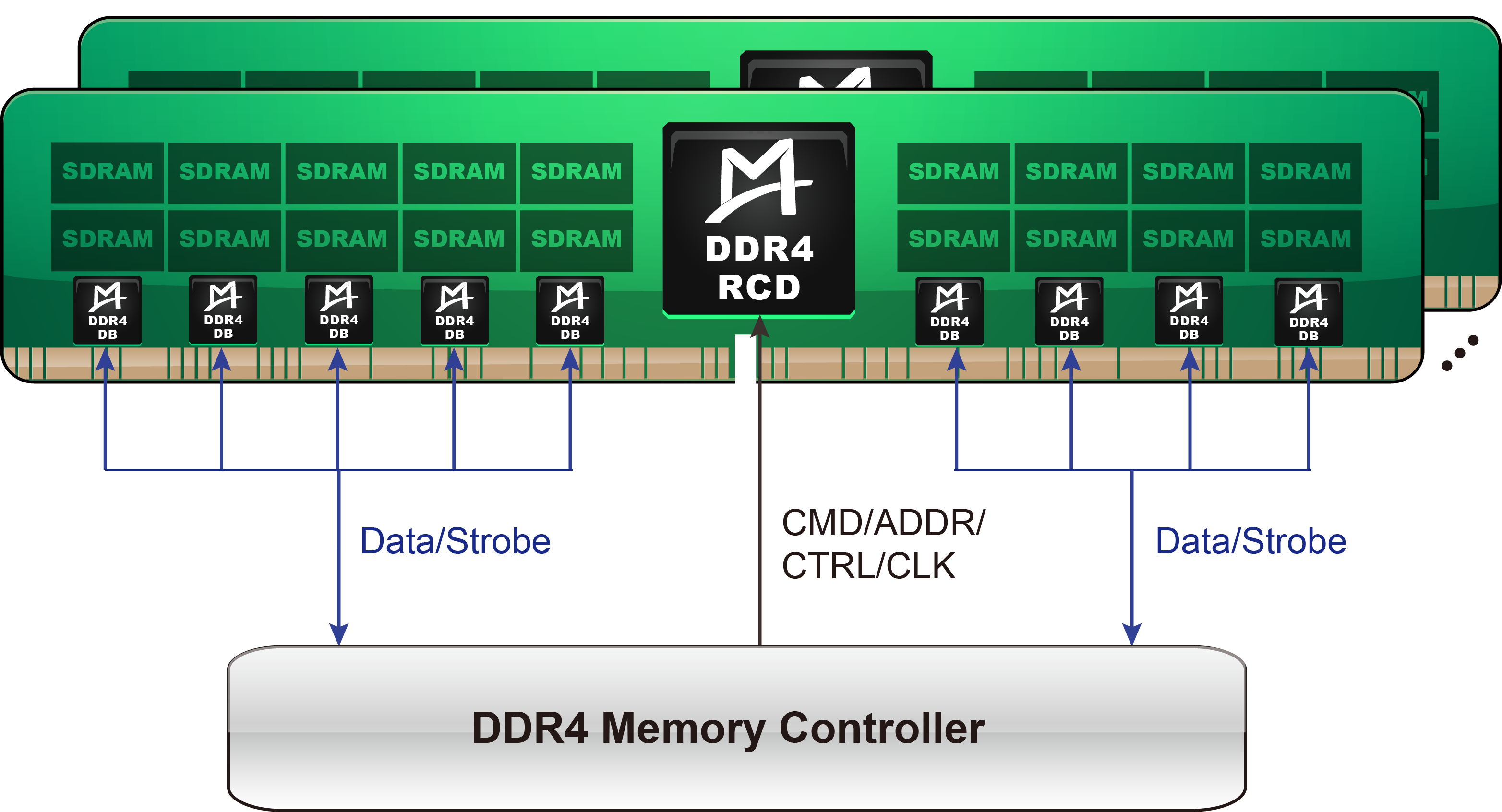

M88DDR4DB01是一款帶差動選通訊號的雙4位元雙向Gen1 DDR4資料緩衝器 (DB) 晶片,用於DDR4 LRDIMM記憶體模組。該晶片符合JEDEC DDR4DB01標準,最高支援速率DDR4-2400,支援1.2 V VDD電壓。該晶片內建一個雙4位元匯流排介面,用以連接記憶體控制器;一個雙4位元DRAM介面,可連接兩個4位元DRAM晶片;以及一個輸入控制匯流排介面,用以連接DDR4寄存緩衝器 (RCD) 晶片。

M88DDR4DB01的所有資料輸入均採用偽差動模式,內建電壓參考電路。而晶片的所有資料輸出腳位均端接上拉電源 (VDD),經最佳化可驅動DDR4 LRDIMM板上單端或雙端終接負載的資料線路。此外,用於取樣資料輸入的差動資料控制訊號 (DQS) 可在晶片內部重新生成,以驅動與晶片相連的記憶體晶片的資料輸出。

M88DDR4DB01的輸入控制訊號BCOM[3:0]、BCKE和BODT由一對時脈輸入CK_t與BCK_c進行取樣。同時,該晶片還提供專用的ZQ校準引腳以及奇偶校驗和順序錯誤指示引腳。

功能特性
  • 符合JEDEC DDR4DB01標準符合JEDEC DDR4DB01標準
  • 最高支援速率DDR4-2400最高支援速率DDR4-2400
  • 支援DDR4資料 (DQ) 訊號雙向重定時與1:1再驅動支援DDR4資料 (DQ) 訊號雙向重定時與1:1再驅動
  • 支援透過輸入時脈重新生成資料控制 (DQS) 訊號支援透過輸入時脈重新生成資料控制 (DQS) 訊號
  • DQ通路內建FIFO,支援匯流排介面時域與DRAM介面時域解耦DQ通路內建FIFO,支援匯流排介面時域與DRAM介面時域解耦
  • 支援最多四個package rank支援最多四個package rank
  • 匯流排介面支援package rank時序校準匯流排介面支援package rank時序校準
  • 僅支援4位元DRAM僅支援4位元DRAM
  • 內部生成VrefDQ,並可對匯流排介面與DRAM介面分開控制內部生成VrefDQ,並可對匯流排介面與DRAM介面分開控制
  • 支援1.2 V VDD電壓支援1.2 V VDD電壓
  • BCOM介面支援奇偶校驗錯誤與順序錯誤檢測BCOM介面支援奇偶校驗錯誤與順序錯誤檢測
  • DQ/MDQ輸入輸出特性可透過控制寄存器配置DQ/MDQ輸入輸出特性可透過控制寄存器配置
  • 輸入時脈至輸出DQ/MDQ的傳輸延遲恆定,不隨電壓與溫度變化輸入時脈至輸出DQ/MDQ的傳輸延遲恆定,不隨電壓與溫度變化
  • 支援Ron與IBT值的ZQ校準支援Ron與IBT值的ZQ校準
  • 支援同步ODT模式,包括RTT_PARK (以及RTT_NOM和RTT_WR)支援同步ODT模式,包括RTT_PARK (以及RTT_NOM和RTT_WR)
  • 支援多種DQ校準模式支援多種DQ校準模式
  • 支援PDA尋址 (Per-DRAM Addressability)支援PDA尋址 (Per-DRAM Addressability)
  • 對於BCW寫入命令,支援PBA尋址 (Per-Buffer Addressability)對於BCW寫入命令,支援PBA尋址 (Per-Buffer Addressability)
  • 可程式化Write和Read Preamble Time (1tCK模式和2tCK模式)可程式化Write和Read Preamble Time (1tCK模式和2tCK模式)
  • 匯流排介面支援Read Preamble訓練功能匯流排介面支援Read Preamble訓練功能
  • 支援BCW讀入模式和MPR讀入覆蓋模式支援BCW讀入模式和MPR讀入覆蓋模式
  • 無復位引腳,晶片可在BCK_t和BCK_c都置低且BCKE置高時進入復位狀態無復位引腳,晶片可在BCK_t和BCK_c都置低且BCKE置高時進入復位狀態
  • 輸入時脈頻率可變,支援雙頻環境切換輸入時脈頻率可變,支援雙頻環境切換
  • 支援多種節電模式,如CKE低功耗模式、CK STOP模式等支援多種節電模式,如CKE低功耗模式、CK STOP模式等
  • 支援Memory Bist和透明模式支援Memory Bist和透明模式
  • 綠色封裝:FBGA (Fine-pitch Ball Grid Array)綠色封裝:FBGA (Fine-pitch Ball Grid Array)
典型應用

DDR4 LRDIMM
