DDR4 RDIMM
M88DDR4RCD01 (Gen1 DDR4 RCD)
M88DDR4RCD01是一款Gen1 DDR4寄存時脈驅動器 (RCD) 晶片，主要應用於DDR4 RDIMM/LRDIMM記憶體模組，以滿足市面上高效能伺服器對高速、大容量記憶體的需求。該晶片透過緩衝記憶體通道的命令、位址、控制以及時脈訊號，來降低記憶體控制器的負載和改善訊號完整性，從而提高記憶體系統的容量和頻寬。
M88DDR4RCD01符合JEDEC DDR4RCD01標準，最高支援速率DDR4-2400，支援32位1:2的位址和控制訊號的寄存緩衝，並具有奇偶校驗功能。支援1.2 V VDD電壓。

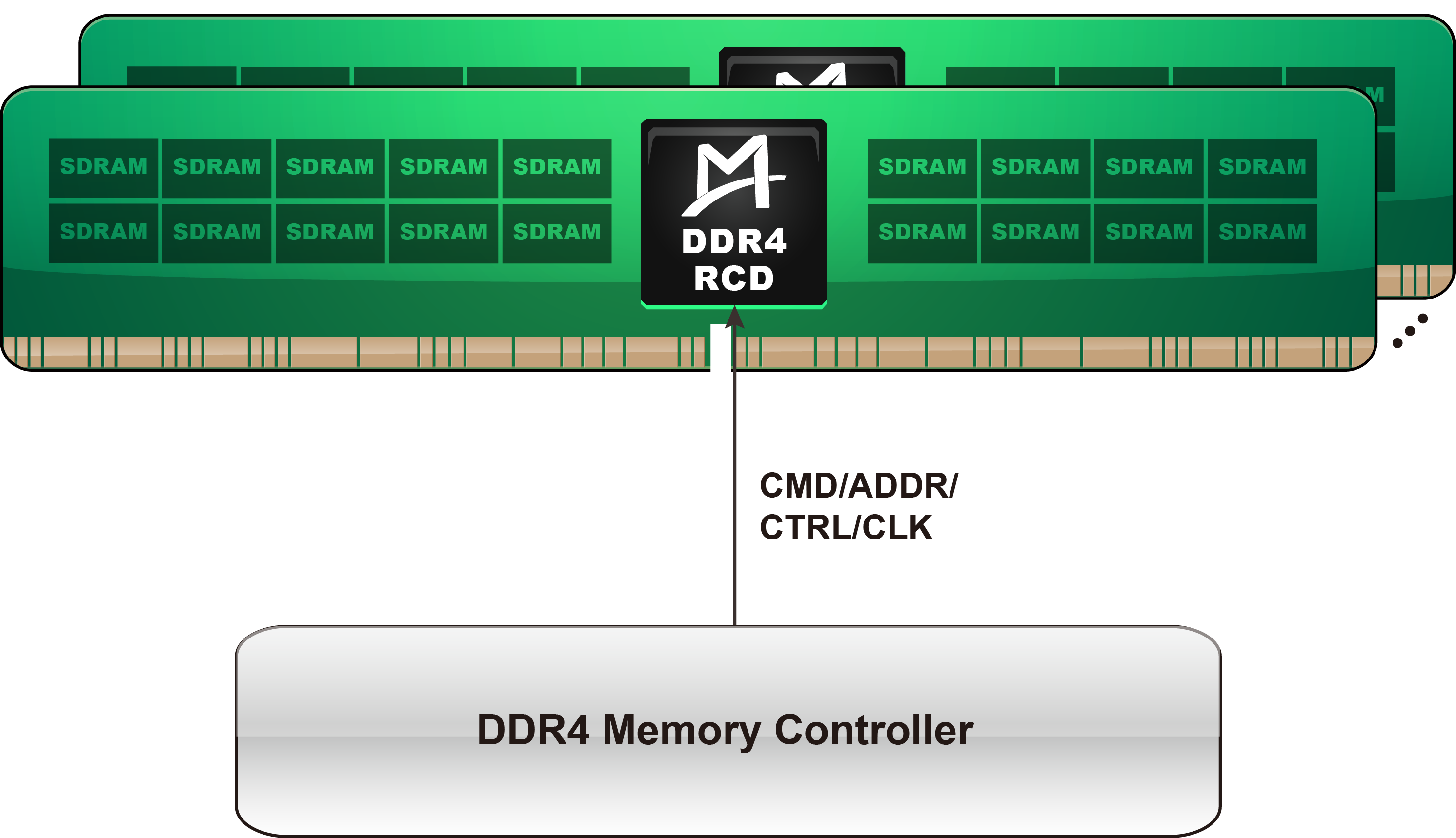

左圖以DDR4 RDIMM為例，展示了RCD晶片在記憶體模組上的應用。
功能特性
-
符合JEDEC DDR4RCD01標準 -
最高支援速率DDR4-2400
-
支援32位1:2的位址和控制訊號的寄存緩衝
-
內部整合PLL時脈驅動模組，輸出5對差動時脈
-
支援1.2 V VDD電壓
-
支援2或4個片選訊號
-
支援命令和位址輸入訊號的奇偶校驗
-
輸出訊號特性可透過寄存器控制
-
傳輸時延恆定，不隨電壓和溫度變化
-
支援Ron和IBT值的ZQ校準
-
支援可程式延遲均衡
-
提供CA匯流排訓練模式，可調整輸入的命令、位址以及控制訊號
-
支援I²C匯流排介面
-
支援多種節電模式，如S3低功耗模式、CK STOP模式等
-
超低功耗
-
綠色封裝：FBGA (Fine-pitch Ball Grid Array)
典型應用
DDR4 RDIMM和LRDIMM
如您對產品感興趣，請聯絡我們
