M88DDR4RCD02 (Gen2 DDR4 RCD)
M88DDR4RCD02是瀾起推出的Gen2 DDR4寄存時脈驅動器 (RCD) 晶片。該晶片符合JEDEC DDR4RCD02標準，最高支援速率DDR4-2666，支援32位1:2的位址和控制訊號的寄存緩衝，並具有奇偶校驗功能。Gen2 DDR4 RCD晶片支援RDIMM和LRDIMM兩種模式。除了可單獨用於RDIMM作為中央緩衝器之外，一顆RCD晶片還可以與九顆Gen2 DDR4資料緩衝器 (DB) 晶片組成套片，用於減載LRDIMM，以提供更高容量、更低功耗的記憶體解決方案。

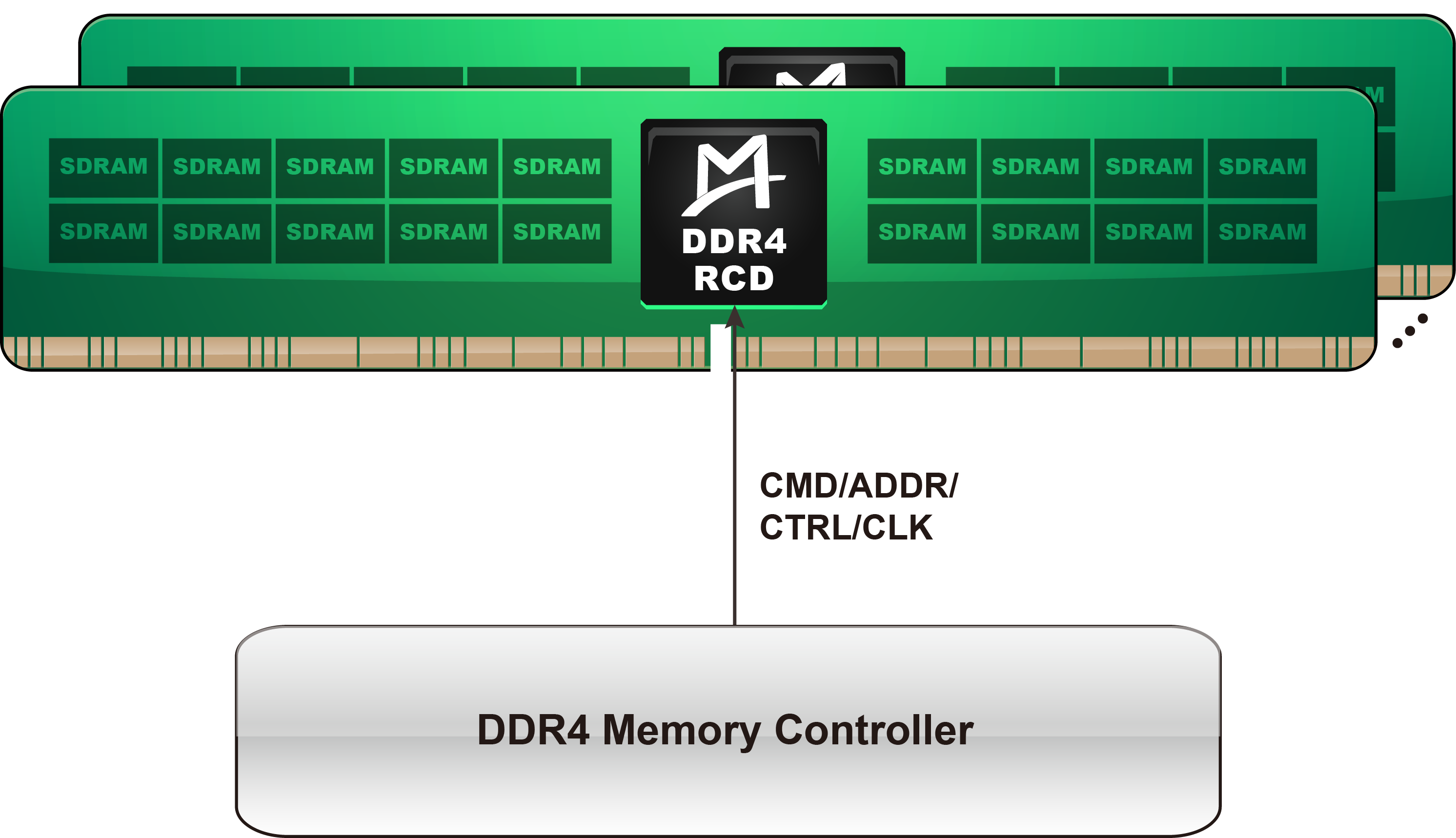

左圖以DDR4 RDIMM為例，展示了RCD晶片在記憶體模組上的應用。
功能特性
-
符合JEDEC DDR4RCD02標準 -
最高支援速率DDR4-2666
-
支援32位1:2的位址和控制訊號的寄存緩衝
-
內部整合PLL時脈驅動模組，輸出5對差動時脈訊號
-
支援1.2 V VDD電壓
-
支援2或4個片選訊號
-
支援命令和位址輸入訊號的奇偶校驗
-
輸出訊號的特性可透過寄存器配置
-
支援I²C介面
-
綠色封裝：FBGA (Fine-pitch Ball Grid Array)
典型應用
DDR4 RDIMM和LRDIMM
