DDR4 LRDIMM
M88DR4DB02P/M88NR4DB02P (Gen2 Plus DDR4 DB)
M88DR4DB02P / M88NR4DB02P是一款Gen2 Plus DDR4資料緩衝器 (DB) 晶片，符合JEDEC DDR4DB02標準，最高支援速率DDR4-3200。該DB晶片可與瀾起的M88DR4RCD02P (RCD) 晶片組成套片，用於DDR4 LRDIMM或NVDIMM (非揮發性雙列直插記憶體模組) 。每個DDR4 LRDIMM可採用1 * RCD + 9 * M88DR4DB02P，而每個DDR4 NVDIMM可採用1 * RCD + 9 * M88NR4DB02P。

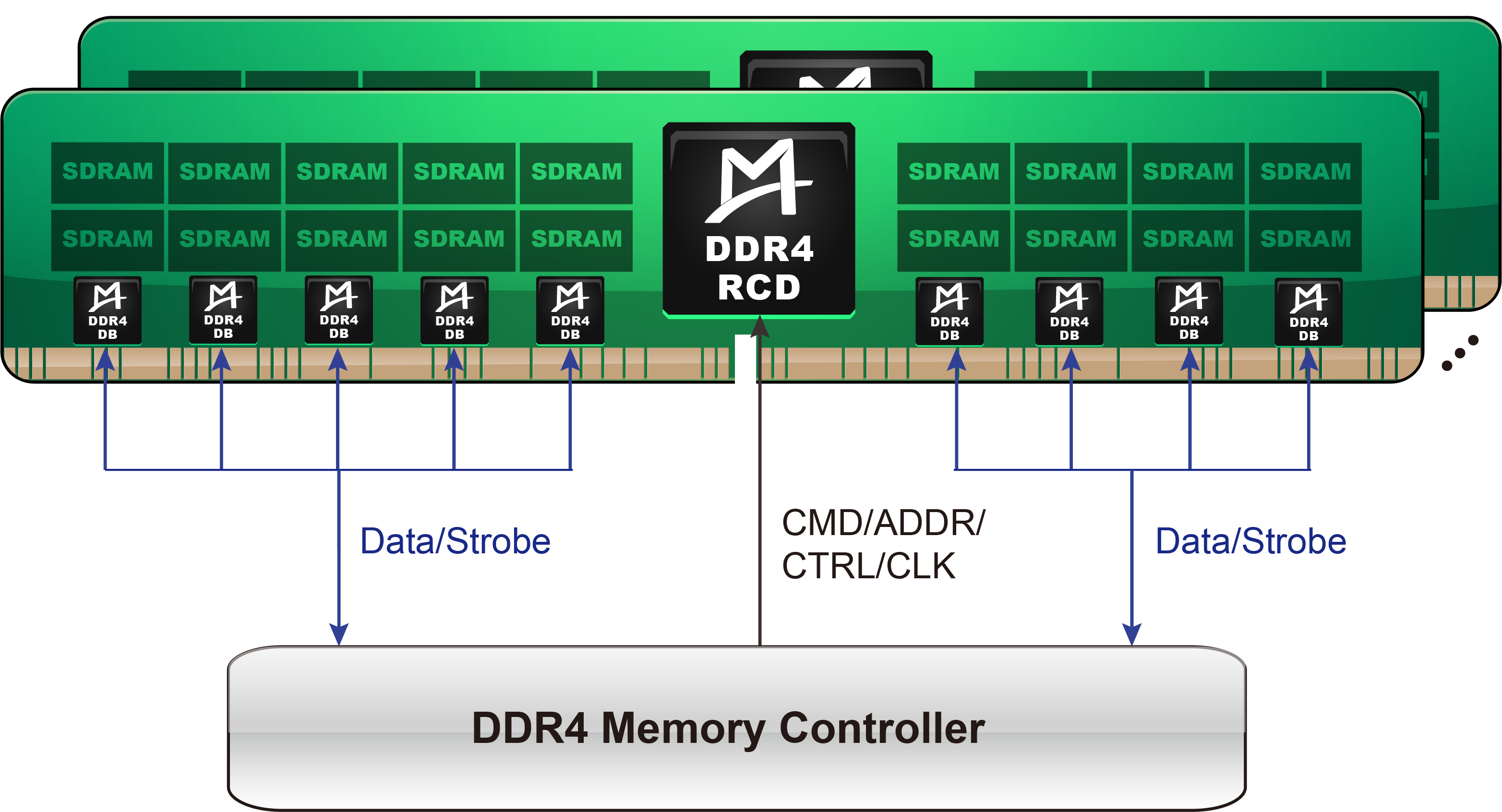

左圖以DDR4 LRDIMM為例，展示了DB晶片在記憶體模組上的應用。
功能特性
-
符合JEDEC DDR4DB02標準 -
最高支援速率DDR4-3200
-
M88NR4DB02P支援NVDIMM (非揮發性雙列直插記憶體模組) 模式
-
支援DDR4資料 (DQ) 訊號雙向重定時和1:1再驅動
-
支援透過輸入時鐘重新生成資料控制 (DQS) 訊號
-
DQ通路內建FIFO，支援匯流排介面時域和DRAM介面時域解耦
-
支援最多四個pakcage rank
-
匯流排介面支援package rank定時校準
-
僅支援4位DRAM
-
支援1.2 V VDD電壓
-
BCOM介面支援奇偶校驗錯誤和順序錯誤檢測
-
支援多種節電模式，如CKE低功耗模式、CK STOP模式等
-
綠色封裝：FBGA (Fine-pitch Ball Grid Array)
典型应用
M88DR4DB02P应用于DDR4 LRDIMM
M88NR4DB02P应用于DDR4 NVDIMM
如您對產品感興趣，請聯絡我們
