DDR5 RDIMM
M88DR5RCD01 (Gen1 DDR5 RCD)
M88DR5RCD01是符合JEDE 標準的第一代DDR5寄存時脈驅動器 (RCD) 晶片，最高支援 4800 MT/s速率。該晶片採用雙通道記憶體架構，支援1.1 V VDD電壓。M88DR5RCD01 除了可作為中央緩衝器單獨用於寄存雙列直插記憶體模組 (RDIMM) 之外，還可以與第一代DDR5資料緩衝器 (DB) 晶片組成套片，用於減載雙列直插記憶體模組 (LRDIMM)，以提供更高容量、更低功耗的記憶體解決方案。

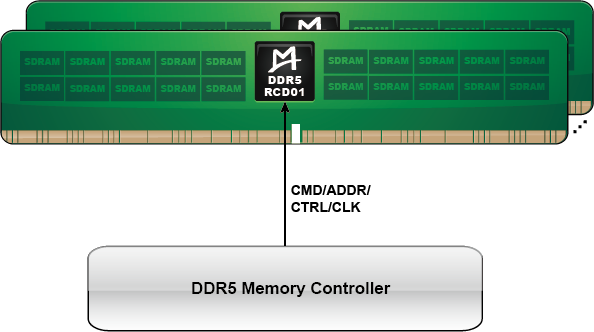

左圖以DDR5 RDIMM為例，展示了RCD01晶片在記憶體模組上的應用。
功能特性
-
符合JEDEC DDR5RCD01標準 -
最高支援4800 MT/s速率
-
支援雙通道1:2命令/位址/控制訊號輸入的寄存緩衝
-
內部整合PLL時脈驅動模組，每通道輸出5對差動時脈訊號
-
支援1.1 V VDD與1.0 V VDDIO電壓
-
每通道支援2個片選訊號
-
支援命令與位址輸入訊號的奇偶校驗，通道之間獨立運行
-
支援片選、命令/位址與DFE校準訓練模式
-
輸出訊號特性可透過寄存器控制字進行配置
-
提供Sideband介面，支援I²C與I3C Basic模式
-
支援多種節電模式
-
超低功耗
-
綠色封裝：240球FCBGA
典型應用
DDR5 RDIMM和DDR5 LRDIMM
