DDR5 LRDIMM
M88P5010/5000 (DDR5 PMIC)
M88P5010/M88P5000是相容JEDEC規範的DDR5電源管理晶片 (PMIC)。該晶片包含4個直流-直流降壓轉換器和兩個低壓差線性穩壓器 (LDO，分別為1.8V和1.0V)，支援I²C/I3C串列匯流排，主要應用於DDR5伺服器記憶體模組。
PMIC的主要作用是為記憶體模組上的其他晶片 (如DRAM、RCD、DB、SPD Hub和TS等) 提供電源支援。伺服器CPU可經由SPD Hub與PMIC進行通訊，從而實現電源管理。M88P5010是低電流PMIC，專為DDR5伺服器較小電流的RDIMM記憶體模組而設計。M88P5000是高電流PMIC，專為DDR5伺服器較大電流的RDIMM和LRDIMM記憶體模組而設計。

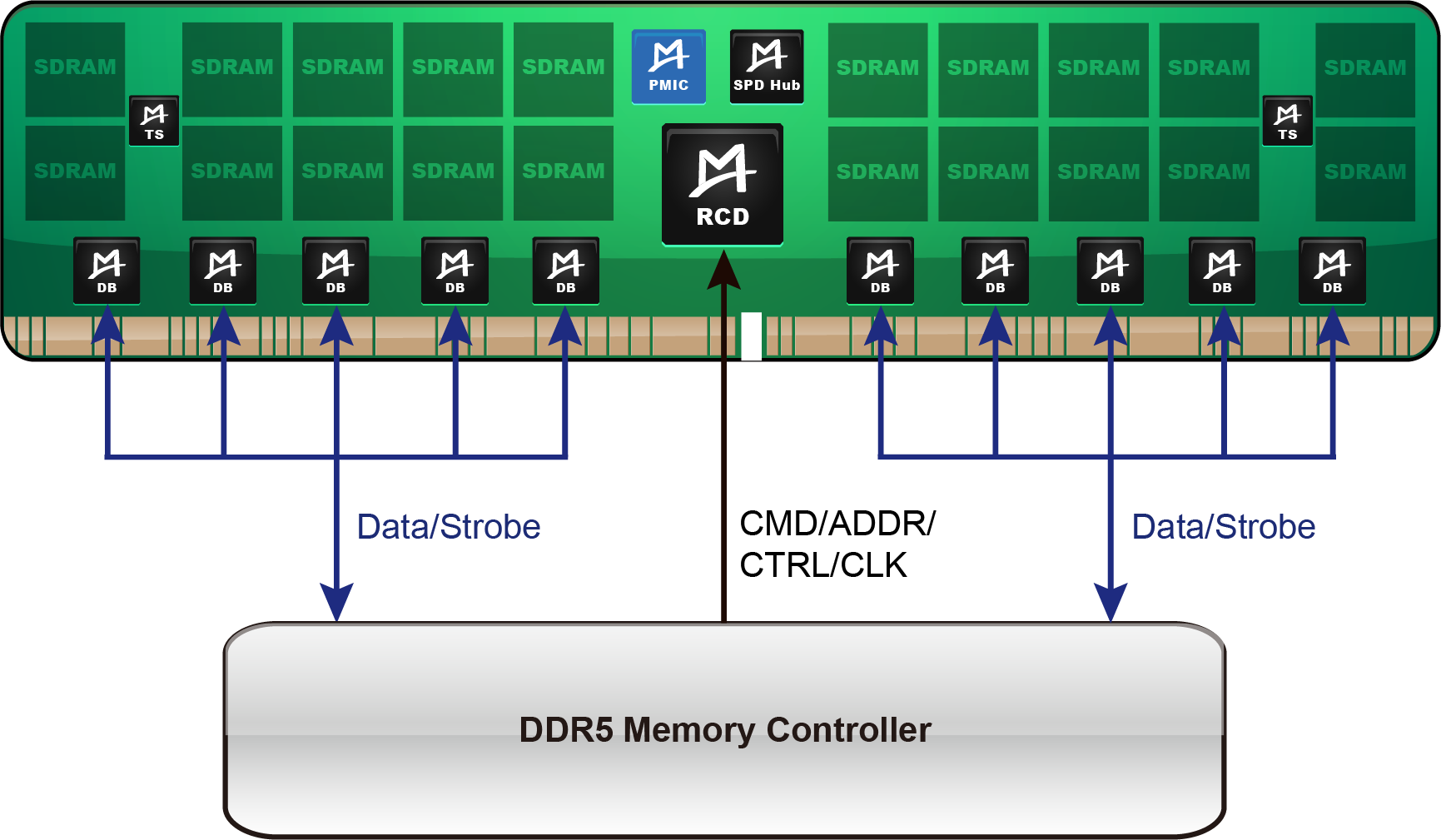

左圖以DDR5 LRDIMM為例，展示了PMIC晶片在記憶體模組上的應用示意圖。
功能特性
-
相容JEDEC規範 -
支援12 V，可透過Switch-Over功能下切換到5 V
-
採用COT (恆定導通時間) 控制，提供快速暫態響應
-
輕載時可選擇FCCM (強制連續傳導模式) 或DCM (非連續傳導模式) 運行
-
報告電壓、輸出電流、輸出功率及溫度
-
支援輸入電源Switch Over功能，提供無中斷運行
-
支援I²C/I3C串列匯流排介面
-
提供過壓、欠壓、過流、過熱等多種保護功能
-
封裝：35引腳FCQFN
典型應用
- DDR5伺服器記憶體模組
-
- M88P5010：低電流RDIMM
- M88P5000：高電流RDIMM和LRDIMM
-
如您對產品感興趣，請聯絡我們
