M88SPD5118 (DDR5 SPD Hub)
M88SPD5118是一款符合JEDEC SPD5118規範的序列檢測集線器 (SPD Hub) 晶片。該晶片內部整合了8 Kbit EEPROM、I²C/I3C匯流排集線器和溫度感測器，適用於所有DDR5系列記憶體模組。其中，I²C/I3C匯流排集線器是系統主控設備與記憶體模組上的組件之間的通訊中心；EEPROM是一個非揮發性記憶體，用於儲存記憶體模組相關資訊以及模組上的記憶體顆粒和其他組件的配置參數；而溫度感測器可連續監測SPD晶片所在位置的溫度，以便進行記憶體模組的溫度管理，提高系統工作穩定性。M88SPD5118是DDR5記憶體模組不可或缺的配套晶片，也是瀾起DDR5全系列產品中的重要成員。

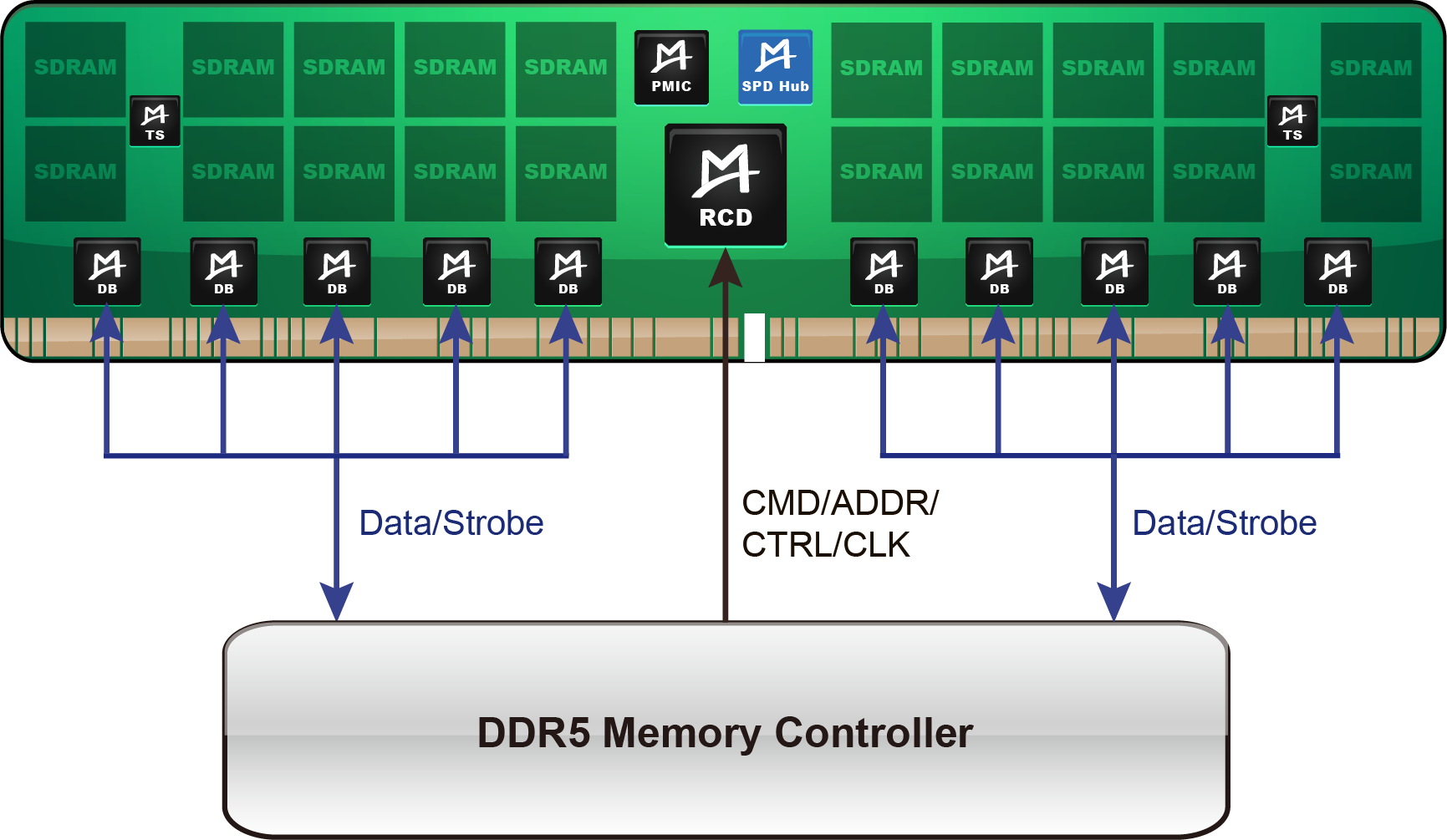

左圖以DDR5 LRDIMM為例，展示了SPD Hub晶片在記憶體模組上的應用示意圖。
功能特性
-
符合JEDEC SPD5118規範 -
支援兩線I²C和I3C串列匯流排介面
-
支援最大12.5 MHz串列匯流排速率
-
1.8V VDDSPD和1.0V VDDIO電壓
-
內建8 Kbit EEPROM：
16個非揮發性儲存區塊，每個儲存區塊都可啟用寫入保護功能
-
內建I²C/I3C集線器，支援最多8個模組唯一位址定址
-
內建溫度感測器，預設溫度解析度0.25 °C
-
支援資料包錯誤校驗 (PEC) 功能和奇偶校驗功能
-
支援帶內中斷 (IBI)
-
工作溫度範圍：-40 °C至+125 °C
-
封裝：9引腳熱增強DFN
典型應用
伺服器記憶體模組如MRDIMM / MCRDIMM、RDIMM、LRDIMM
客戶端記憶體模組如UDIMM、SODIMM、CUDIMM、CSODIMM、CAMM、LPCAMM等
工業溫度監控器
