时钟发生器

澜起科技 M88TG010x 系列时钟发生器芯片采用高性能 PLL 架构,为各类系统设备提供高性能、易用的时钟解决方案。该芯片最多支持 4 路独立输出,每路均可灵活配置输出类型(LVDS、LVCMOS、HCSL等)、驱动能力、频率(1 MHz – 333.33 MHz 任意可调)、展频模式及使能控制。

M88TG010x 提供三种操作模式:I²C 协议、OTP 模式和 PIN 模式,配合内部非易失存储单元,极大提升系统操控便利性。芯片在提供高性能输出同时保持低功耗特性。多封装选择可适应不同应用场景,最小为 2.5 mm x 2.5 mm LGA 封装。部分型号集成内部晶振,可进一步节省 PCB 面积、降低功耗并提升性价比。

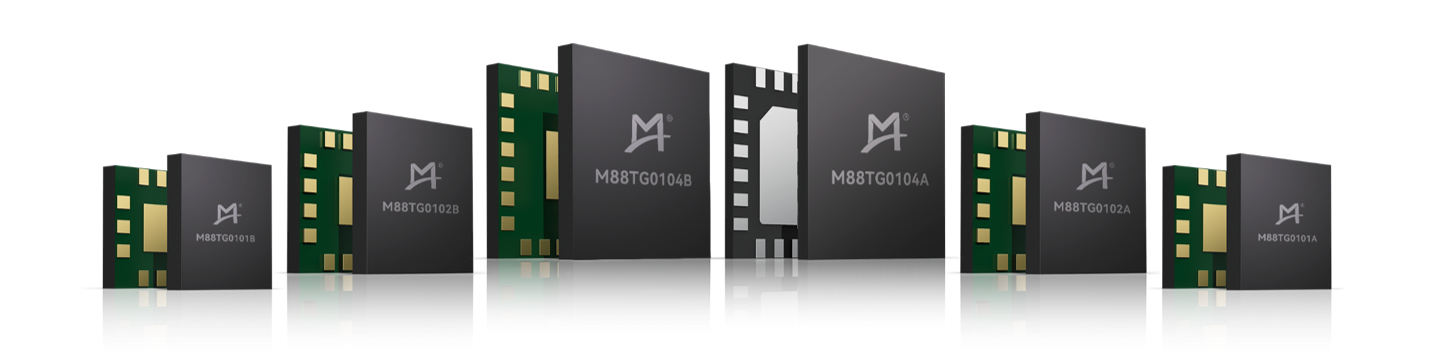

澜起科技官方网站建设
功能特性
  • 精确生成任意频率,符合 PCIe Gen6 要求精确生成任意频率,符合 PCIe Gen6 要求
  • 每个时钟输出可独立动态配置每个时钟输出可独立动态配置
  • 两种类型参考源可选:片内/片外晶振 (XTAL) 和外部时钟输入两种类型参考源可选:片内/片外晶振 (XTAL) 和外部时钟输入
  • 三种易用的控制模式: I²C, OTP 和 PIN三种易用的控制模式: I²C, OTP 和 PIN
产品列表
产品型号
输入时钟源 (MHz)
晶振输入 下拉箭头
差分输出时钟 (#) 下拉箭头
LP-HCSL
HCSL
LVDS
LVCMOS
供应电压 (V)
差分输出频率(MHz)
封装 下拉箭头
温度范围
文件
M88TG0104A
1.22-250
外部晶振,
8-50 MHz
4
✓‌
✓‌
✓‌
✓‌
1.8,2.5,3.3
1 - 333.33
24-pin VFQFPN -40 to +85 Product Brief下载
M88TG0104B
/
内部晶振,
50 MHz
4
✓‌
✓‌
✓‌
✓‌
1.8,2.5,3.3
1 - 333.33
24-pin LGA -40 to +85 Product Brief下载
M88TG0102A
1.22-250
外部晶振,
8-50 MHz
2
✓‌
✓‌
✓‌
✓‌
1.8,2.5,3.3
1 - 333.33
16-pin LGA -40 to +85 Product Brief下载
M88TG0102B
/
内部晶振,
50 MHz
2
✓‌
✓‌
✓‌
✓‌
1.8,2.5,3.3
1 - 333.33
16-pin LGA -40 to +85 Product Brief下载
M88TG0101A
1.22-250
外部晶振,
8-50 MHz
1
✓‌
✓‌
✓‌
✓‌
1.8,2.5,3.3
1 - 333.33
12-pin LGA -40 to +85 Product Brief下载
M88TG0101B
/
内部晶振,
50 MHz
1
✓‌
✓‌
✓‌
✓‌
1.8,2.5,3.3
1 - 333.33
12-pin LGA -40 to +85 Product Brief下载
典型应用

服务器

存储设备

以太网

光纤模块

NVLink
