PCIe® Retimer芯片

随着AI集群与云数据中心规模的持续扩张，高速信号在长距离传输中的完整性与可靠性正面临严峻挑战。信道损耗、信号抖动及传输距离受限等问题，已成为制约系统算力释放的关键瓶颈。为应对上述挑战，澜起科技推出专为AI服务器、云数据中心等高速互连场景设计的PCIe® Retimer系列芯片。该系列芯片通过提升信号完整性并延长高速信号的有效传输距离，为GPU集群、存储阵列及硬件加速器等核心组件提供稳定、可扩展的互连基础。

目前，澜起科技已推出支持PCIe 5.0和6.x最高速率的全系列Retimer产品，兼容主流行业标准及封装规格。该系列PCIe Retimer产品都采用自主研发的SerDes IP，在传输效率，信道适应性和兼容性等方面具备显著优势。

此外，通过与CPU、GPU、SSD、网卡及交换芯片等领域的头部厂商深度协作，澜起科技的PCIe Retimer产品已完成了广泛的互操作验证，确保产品在实际云部署中的稳定性和兼容性，为云计算与人工智能应用场景提供坚实可靠的互连底座。

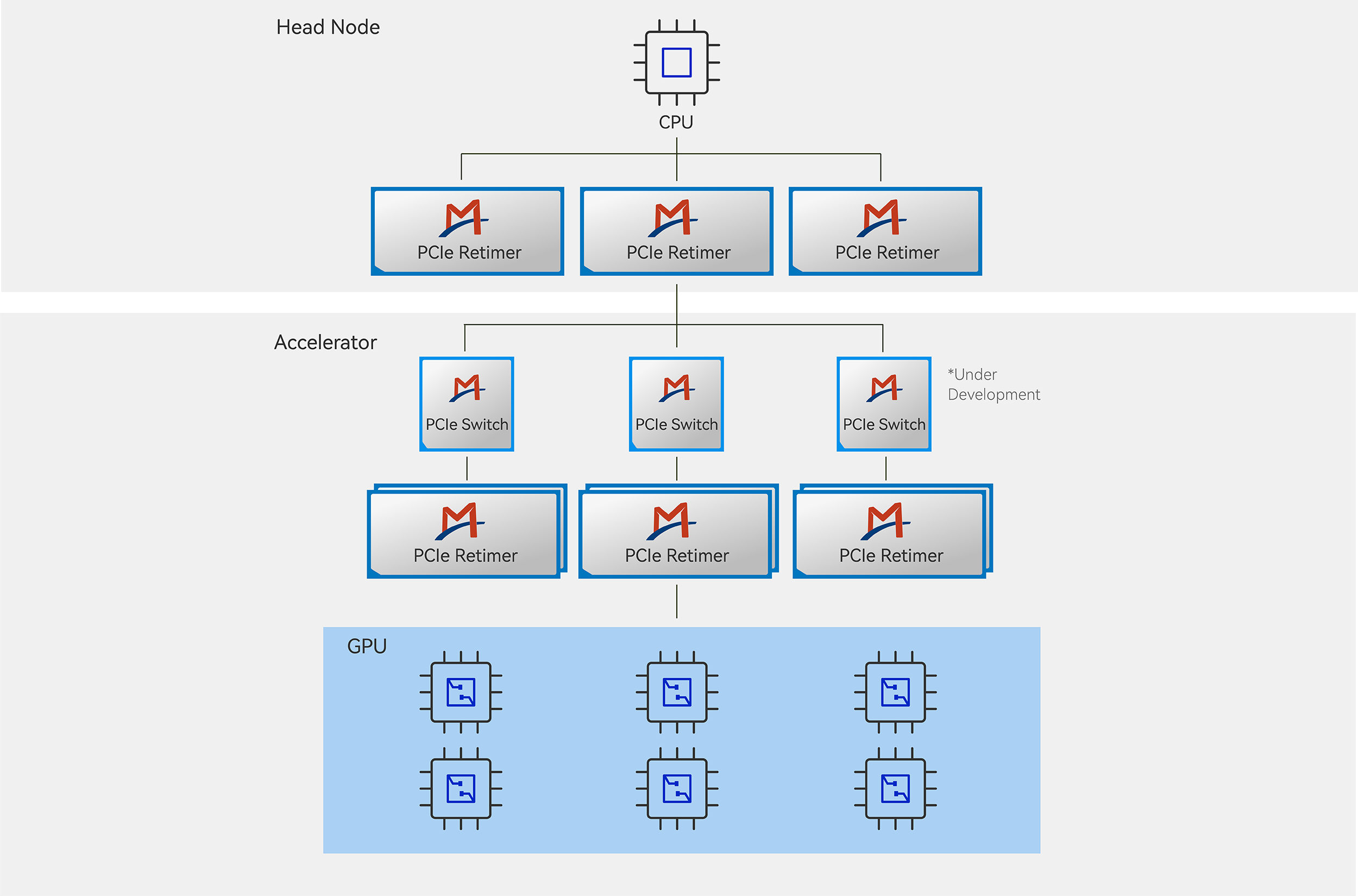

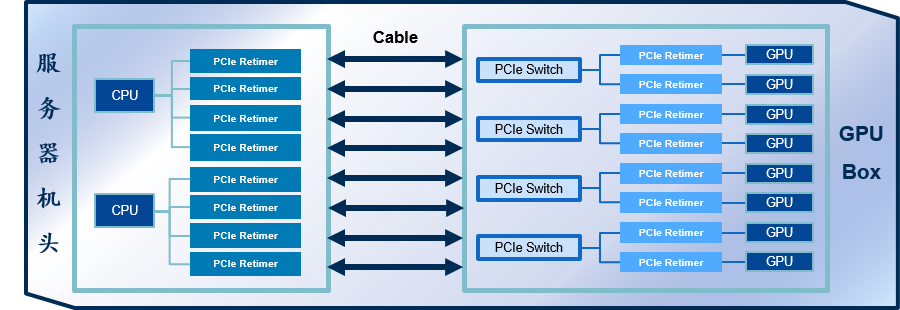

PCIe Retimer在AI服务器中的应用

PCIe Retimer技术

随着数据中心、服务器、高性能存储和人工智能加速系统的快速发展，PCIe链路在速度、带宽和系统复杂性方面面临越来越高的要求。高速信号在长距离传输和复杂板级互连中容易出现衰减、抖动和误码，直接影响系统的性能、可靠性和设计复杂度。为了解决这些问题，PCIe Retimer技术应运而生。它通过对高速信号进行重新定时、均衡补偿和协议适配，不仅改善信号完整性，保证高速传输的稳定性，还能够延长链路传输距离、提升系统设计灵活性，并支持多代PCIe协议兼容，从而为复杂系统提供可靠、高效的高速互连解决方案。

提升信号完整性，保障高速传输稳定性

PCIe信号在经过连接器、PCB走线、线缆等传输介质时，会产生衰减、噪声和抖动累积等问题。PCIe Retimer通过接收输入信号并重新定时，有效恢复信号，同时结合发送端预加重和接收端均衡技术，对信号衰减和失真进行补偿，从而显著改善链路的信号完整性。

延长传输距离，提升系统设计灵活性

随着系统规模和集成度不断提升，PCIe链路需要支持更长的PCB走线、背板以及外部线缆互连。PCIe Retimer通过对链路进行中继和信号重建，有效扩展了PCIe信号的传输距离。同时，PCIe Retimer的引入突破了传统PCIe对布线长度和拓扑结构的限制，为系统提供更灵活的硬件布局和扩展能力，满足复杂系统架构的设计需求。

支持多代协议兼容，增强系统扩展能力

PCIe Retimer支持多代PCIe协议的自动协商和兼容运行，使Gen3、Gen4、Gen5至Gen6设备能够无缝互连。这不仅保证了系统在升级或混合环境下的稳定通信，还为硬件扩展和后续升级提供便利，同时降低了设计成本和调试难度，提升系统整体的灵活性和可扩展性。

核心优势

高性能

提升信号完整性，实现低延迟传输，突破系统互连瓶颈

高易用性

提供全面的产品组合，简化主板设计，并配备丰富的配套软件与工具支持

出色的链路管理

内建嵌入式分析仪，提供增强型遥测能力，实现可视化的链路状态监控与诊断

广泛的互操作性

与主流CPU、PCIe交换芯片、SSD、GPU及网卡厂商完成广泛的互操作测试，兼容多代PCIe协议

性能指标

传输速率

高达64 GT/s
延迟指标

低于3 ns
功耗指标

比肩业界主流标准
封装尺寸

业界主流封装，易于系统集成和部署

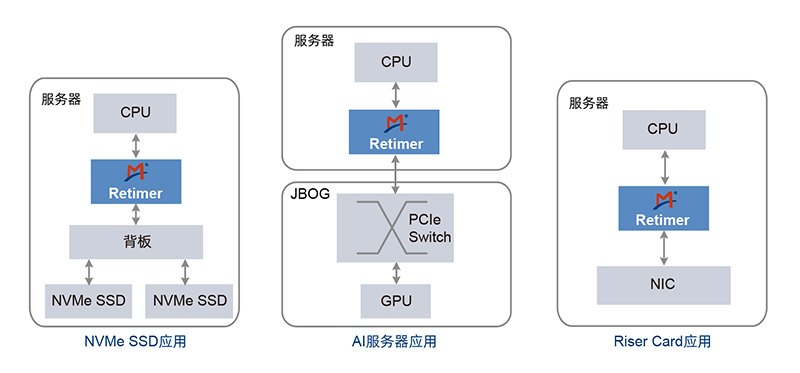

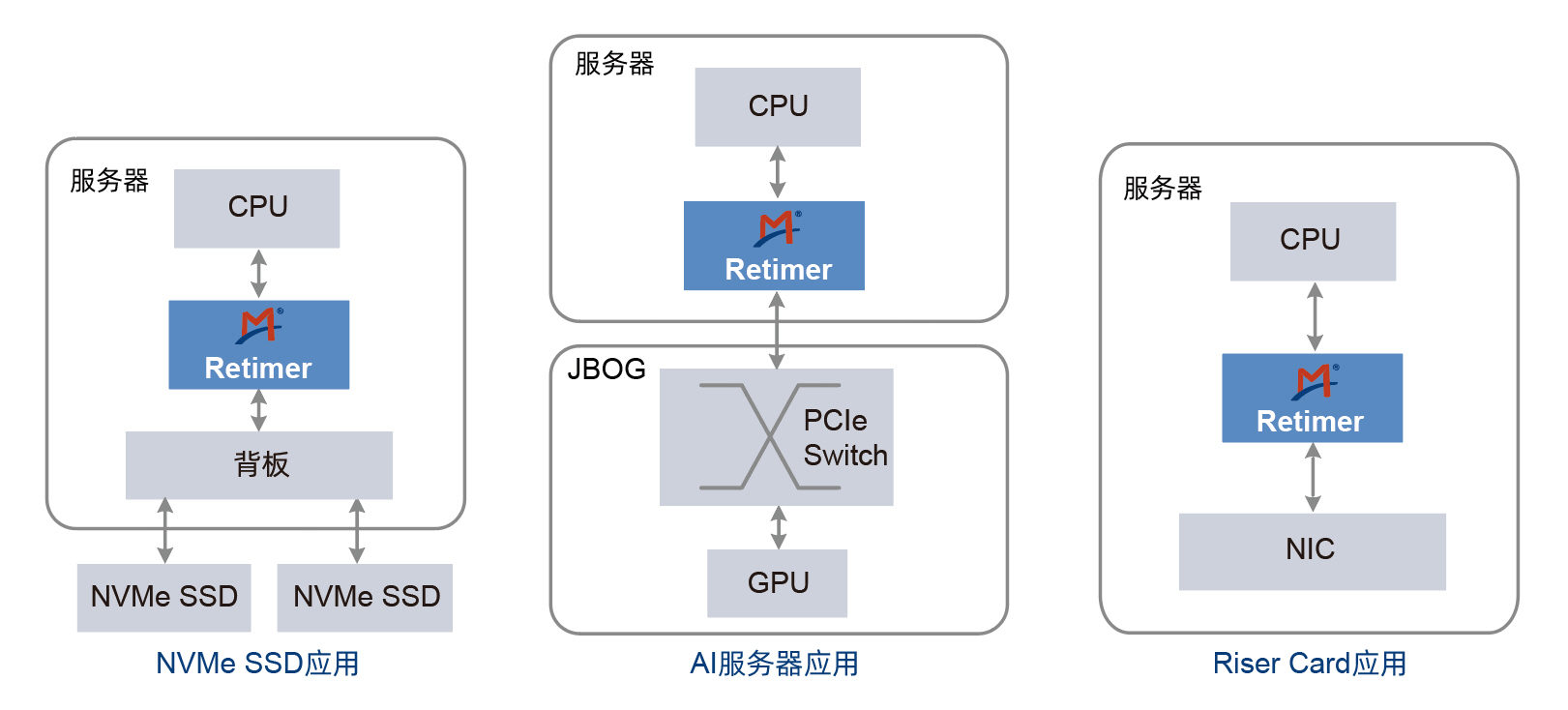

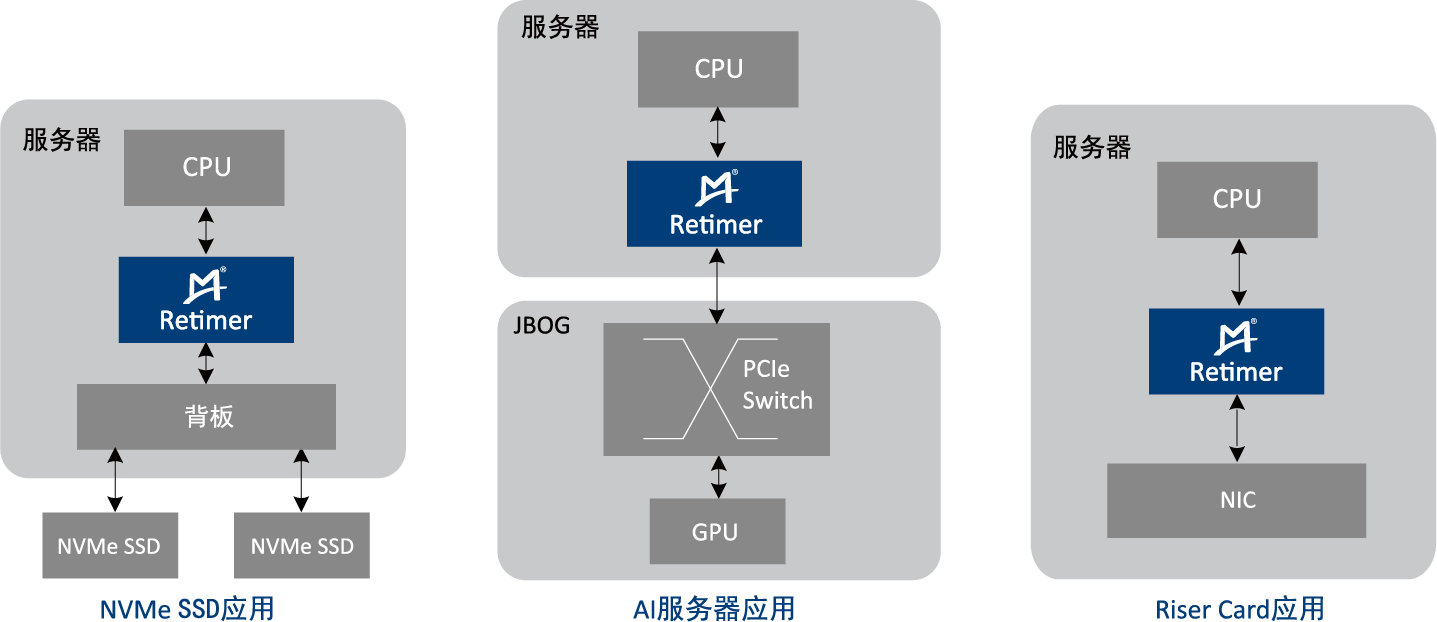

典型应用场景

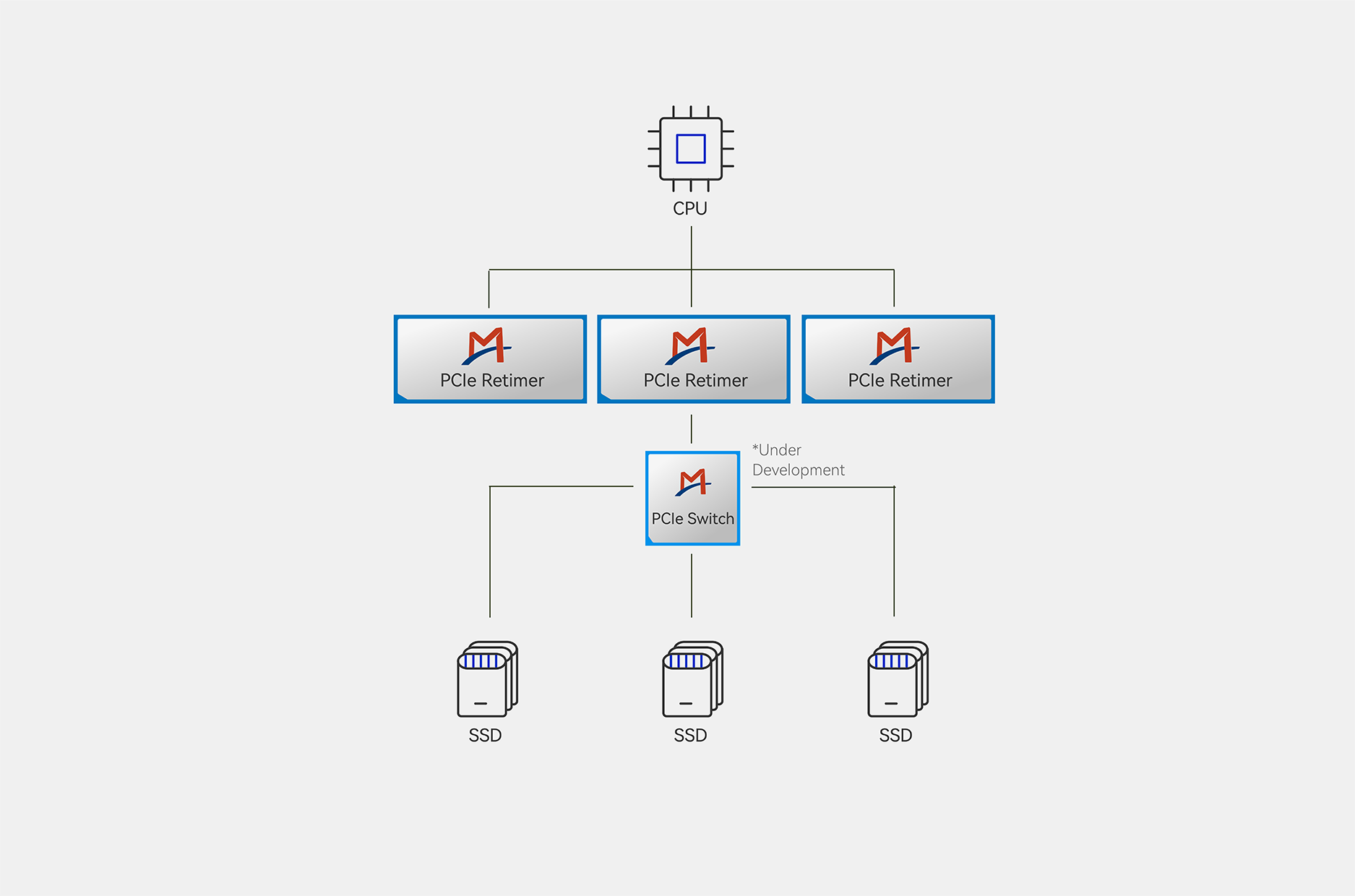

存储服务器应用
企业级存储系统正加速向NVMe全闪存阵列及大容量SSD集群演进，但高速信号在背板、线缆及多级连接器间的衰减问题日益突出，严重制约了存储服务器的扩展能力与数据吞吐性能。澜起科技的PCIe Retimer系列芯片通过补偿信道损耗、消除抖动，显著延长高速信号的有效传输距离，保障大规模NVMe SSD的稳定连接与高效通信。该方案为存储阵列构建高带宽、低延迟的可靠互连基础，充分释放存储系统的性能潜力。

AI服务器应用
AI训练与推理服务器通常采用GPU集群及硬件加速器构建大规模并行计算架构。随着AI模型参数量从千亿迈向万亿级别，GPU之间及GPU与CPU间的数据交换带宽需求激增，信号传输瓶颈已成为制约算力扩展的关键挑战。澜起科技的PCIe Retimer系列芯片为AI服务器的高密度互连场景设计，通过提升信号完整性并延长传输距离，支持多GPU与多加速器之间的稳定互联。该方案助力AI服务器突破互连瓶颈，实现大规模算力集群的高效协同与稳定扩展。

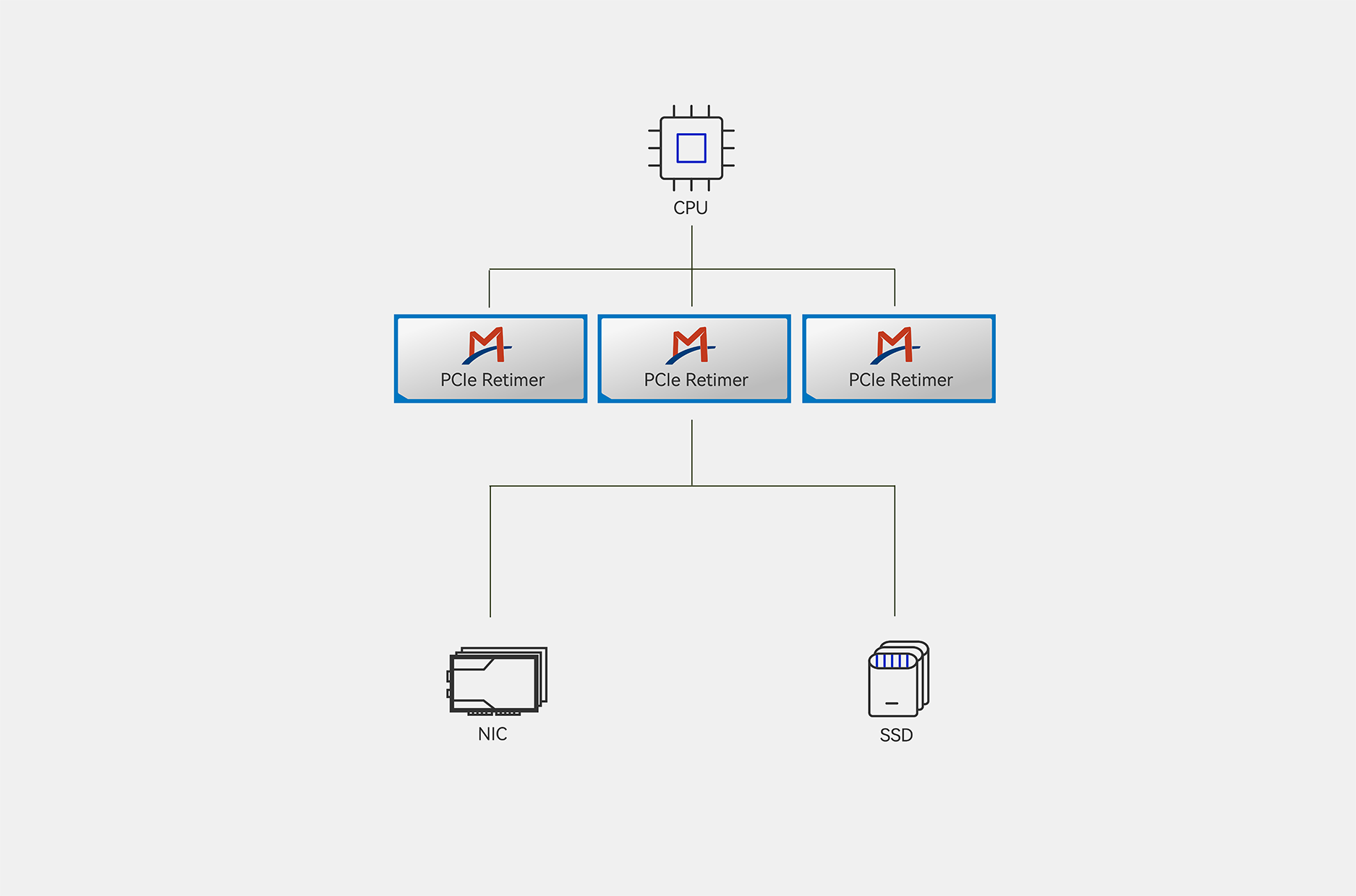

通用服务器应用
在通用服务器中，CPU核心数与I/O带宽持续增长，高速信号在主板、背板等长距离链路中的衰减问题日益突出，直接影响系统稳定性。澜起科技的PCIe Retimer系列芯片通过提升信号完整性并延长传输距离，保障CPU与NVMe SSD、网卡等设备之间的稳定通信，同时简化主板设计，为通用服务器提供可靠、可扩展的互连基础。

产品列表

产品型号*	描述 - 任意 - Gen6 Gen5	规范	通道	速率 - 任意 - 64 32	应用	封装	文件

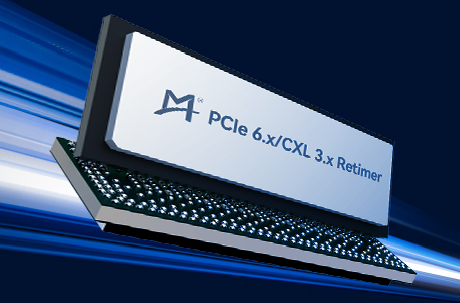

M88RT61632	Gen6 Retimer	PCIe 6.x / CXL 3.x	×16	64 GT/s	加速器、服务器和存储设备	354-ball FCCSP	Product Brief
M88RT51632(TR)	Gen5 Retimer	PCIe 5.0 / CXL 2.0	×16	32 GT/s	加速器、服务器和存储设备	354-ball FCCSP	Product Brief

注：M88RT51632TR型号中的“TR”表示该Retimer内置耦合电容。
