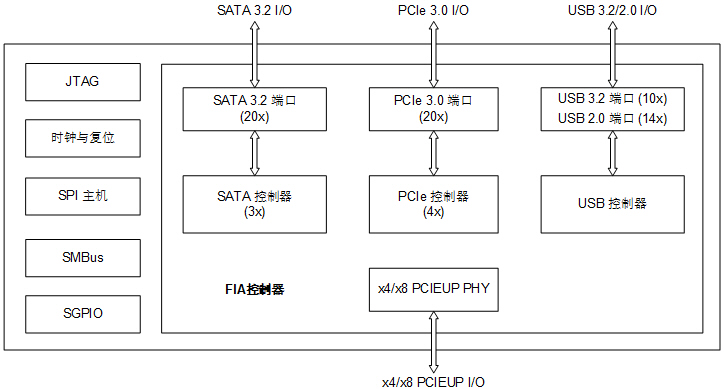

M88IO3020 (I/O 集线器)

M88IO3032 是一款应用于英特尔®新一代 CPU 平台的 I/O集线器 (IOH) 芯片。该芯片通过 PCIe®总线与英特尔最新的 Granite Rapids 处理器相连，支持的最大带宽可达 64 Gbps。根据不同应用场景，其输出端可灵活配置为 PCIe、SATA、USB 等多种高速 I/O 接口，旨在为云计算、大数据、企业存储等应用场景提供高集成度且兼具性价比的 I/O 扩展解决方案。

功能特性

PCIEUP (Upstream Port) 3.0

基本符合PCIe 3.0规范，数据速率高达8 GT/s

支持x8或x4链路宽度
PCIe 3.0 Root Port

符合PCIe 3.0基本规范，传输速率高达8 GT/s

内置4个PCIe 3.0控制器，最多支持14个PCIe端口和20条PCIe通道

支持x8，x4或x2链路宽度
SATA 3.2 I/O

符合SATA 3.2规范，传输速率高达6 Gb/s

内置3个SATA主机控制器，最多支持20个SATA端口

支持AHCI和RAID 0/1/5/10模式
USB 3.2/2.0 I/O

符合USB 3.2 Gen1规范

内置xHCI USB控制器

最多支持10对USB 3.2 Gen1信号和14对USB 2.0信号
时钟

17对差分时钟，其中6对符合PCIe 4.0规范
整体系统特性

片上集成数字温度传感器(DTS)

外设接口：SPI，SMBus，SGPIO，JTAG

封装：749-ball BGA

符合RoHS标准

典型应用

板载或 AIC I/O 扩展

边缘计算、企业级服务器和数据中心
