DDR4 LRDIMM
M88DDR4DB01 (Gen1 DDR4 DB)

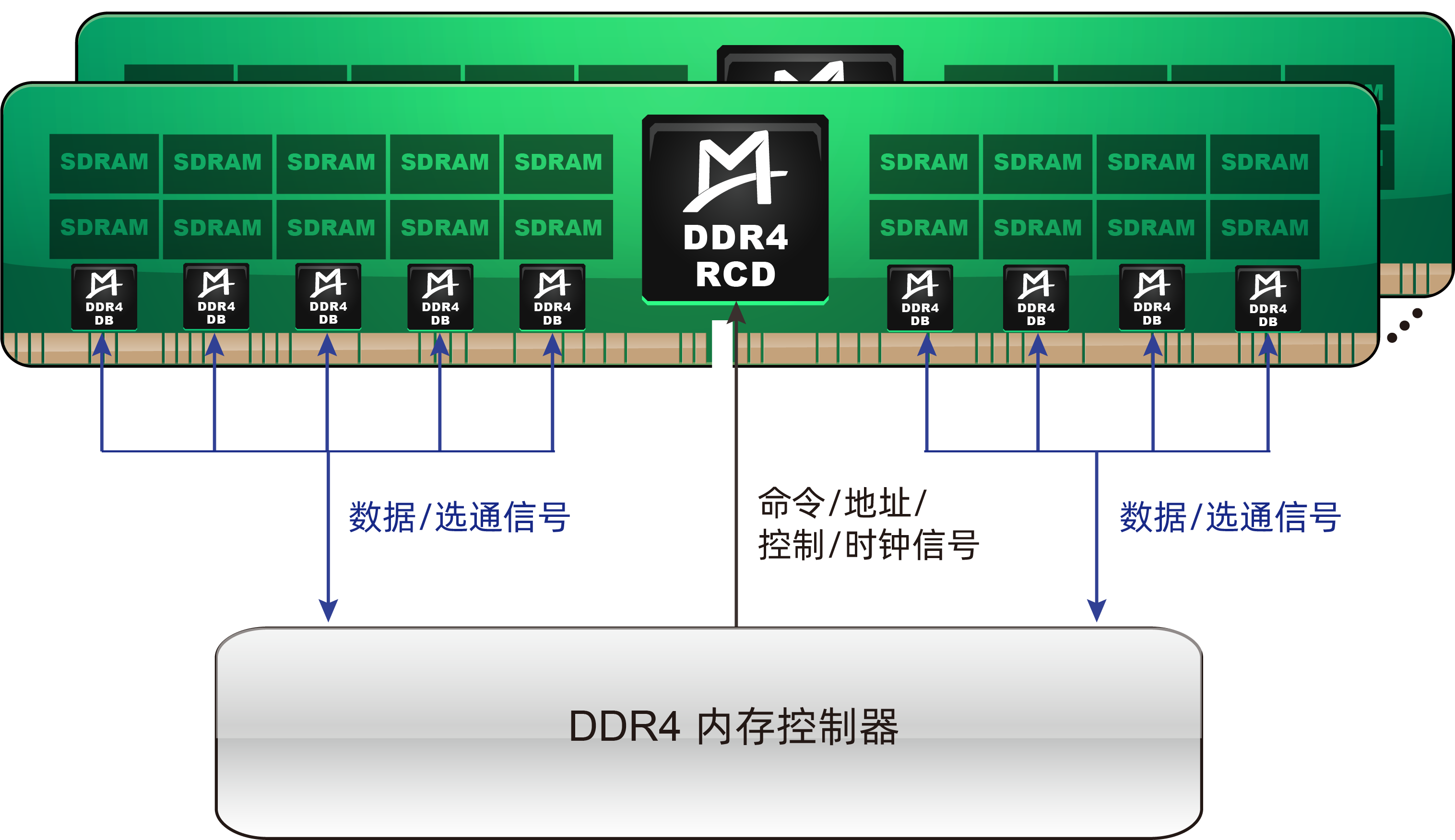

M88DDR4DB01是一款带差分选通信号的双4位双向Gen1 DDR4数据缓冲器 (DB) 芯片，用于DDR4 LRDIMM内存模组。该芯片符合JEDEC DDR4DB01标准，最高支持速率DDR4-2400，支持1.2V VDD电压。该芯片内置一个双4位总线接口，用以连接内存控制器；一个双4位DRAM接口，可连接两个4位DRAM芯片；以及一个输入控制总线接口，用以连接DDR4寄存缓冲器 (RCD) 芯片。
M88DDR4DB01的所有数据输入均采用伪差分模式，内置电压参考电路。而芯片的所有数据输出脚均端接上拉电源 (VDD) ，经优化可驱动DDR4 LRDIMM板上单端或双端终接负载的数据线路。此外，用于采样数据输入的差分数据控制信号 (DQS) 可在芯片内部重新生成，以驱动与芯片相连的内存芯片的数据输出。
M88DDR4DB01的输入控制信号BCOM[3:0]、BCKE和BODT由一对时钟输入CK_t 与BCK_c进行采样。同时，该芯片还提供专用的ZQ校准引脚以及奇偶校验和顺序错误指示引脚。
功能特性
-
符合JEDEC DDR4DB01标准 -
最高支持速率DDR4-2400
-
支持DDR4数据 (DQ) 信号双向重定时和1: 1再驱动
-
支持通过输入时钟重新生成数据控制 (DQS) 信号
-
DQ通路内置FIFO，支持总线接口时域和DRAM接口时域解耦
-
支持最多四个pakcage rank
-
总线接口支持package rank定时校准
-
仅支持4位DRAM
-
内部生成VrefDQ，并可对总线接口和DRAM接口分开控制
-
支持1.2 V VDD电压
-
BCOM接口支持奇偶校验错误和顺序错误检测
-
DQ/MDQ输入输出特性可通过控制寄存器配置
-
输入时钟至输出DQ/MDQ的传输延迟恒定，不随电压和温度变化
-
支持Ron和IBT值的ZQ校准
-
支持同步ODT模式，包括RTT_PARK（以及RTT_NOM和RTT_WR）
-
支持多种DQ校准模式
-
支持PDA寻址 (Per-DRAM Addressability)
-
对于BCW写命令，支持PBA寻址 (Per-Buffer Addressability)
-
可编程Write和Read Preamble Time（1tCK模式和2tCK 模式）
-
总线接口支持Read Preamble训练功能
-
支持BCW读入模式和MPR读入覆盖模式
-
无复位引脚，芯片可在BCK_t 和 BCK_c都置低且BCKE置高时进入复位状态
-
输入时钟频率可变，支持双频环境切换
-
支持多种节电模式，如CKE低功耗模式、CK STOP模式等
-
支持Memory Bist和透明模式
-
绿色封装: FBGA (Fine-pitch Ball Grid Array)
典型应用
DDR4 LRDIMM
