DDR4 RDIMM
M88DDR4RCD01 (Gen1 DDR4 RCD)
M88DDR4RCD01是一款Gen1 DDR4寄存时钟驱动器 (RCD) 芯片，主要应用于DDR4 RDIMM/LRDIMM内存模组，以满足市面上高性能服务器对高速、大容量内存的需求。该芯片通过缓冲内存通道的命令、地址、控制以及时钟信号，来降低内存控制器的负载和改善信号完整性，从而提高内存系统的容量和带宽。
M88DDR4RCD01符合JEDEC DDR4RCD01标准，最高支持速率DDR4-2400，支持 32 位1:2的地址和控制信号的寄存缓冲，并具有奇偶校验功能。支持1.2 V VDD电压。

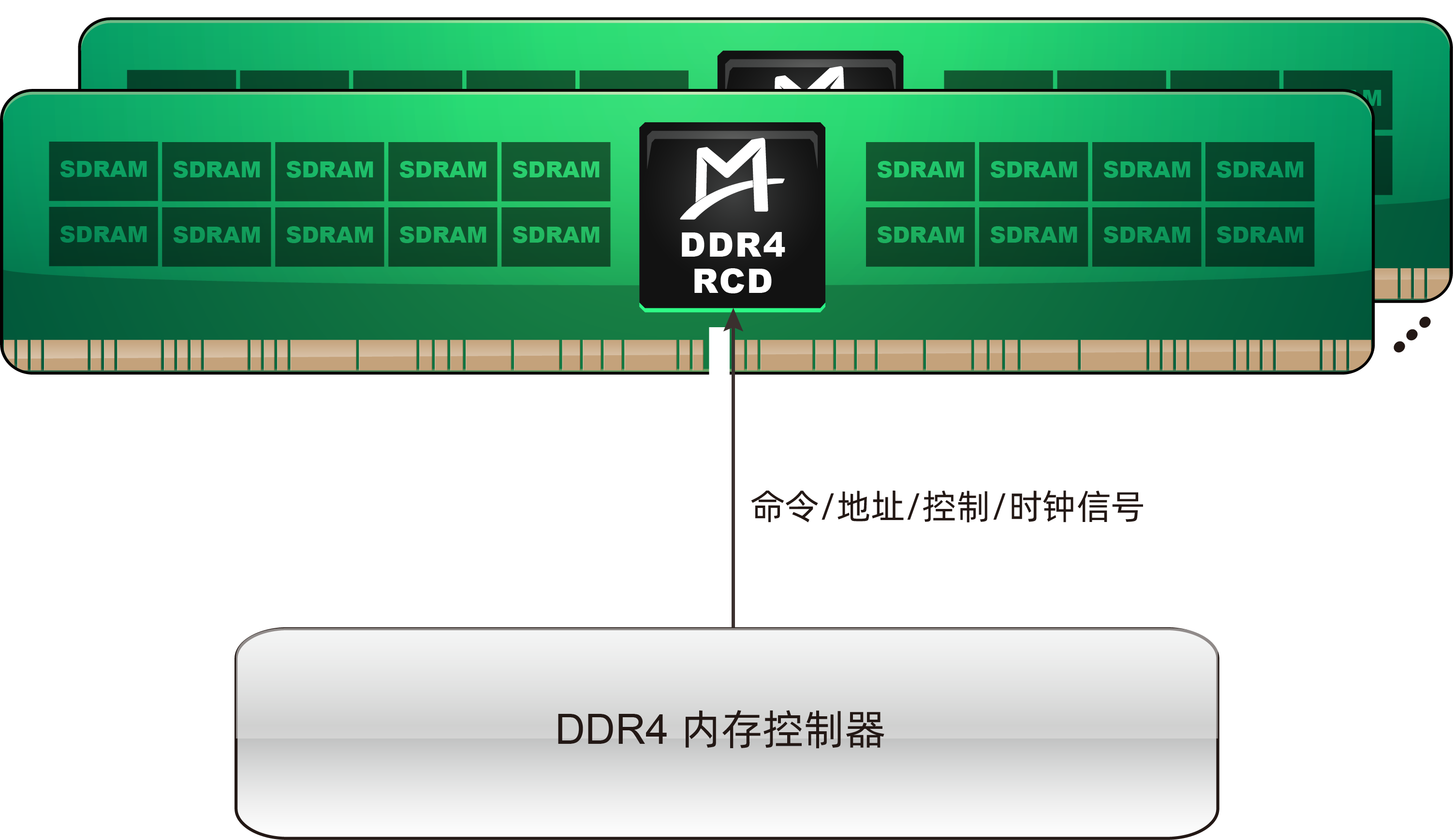

左图以DDR4 RDIMM为例，展示了RCD芯片在内存模组上的应用。
功能特性
-
符合JEDEC DDR4RCD01标准 -
最高支持速率DDR4-2400
-
支持32位1:2的地址和控制信号的寄存缓冲
-
内部集成PLL时钟驱动模块，输出5对差分时钟
-
支持1.2 V VDD电压
-
支持2或4个片选信号
-
支持命令和地址输入信号的奇偶校验
-
输出信号特性可通过寄存器控制
-
传输时延恒定，不随电压和温度变化
-
支持Ron和IBT值的ZQ校准
-
支持可编程延迟均衡
-
提供CA总线训练模式，可调整输入的命令、地址以及控制信号
-
支持I²C总线接口
-
支持多种节电模式，如S3低功耗模式、CK STOP模式等
-
超低功耗
-
绿色封装: FBGA (Fine-pitch Ball Grid Array)
典型应用
DDR4 RDIMM和LRDIMM
