DDR4 LRDIMM

M88DR4DB02P/M88NR4DB02P (Gen2 Plus DDR4 DB)

M88DR4DB02P/M88NR4DB02P是一款Gen2 Plus DDR4数据缓冲器 (DB) 芯片，符合JEDEC DDR4DB02标准，最高支持速率DDR4-3200。该DB芯片可与澜起的M88DR4RCD02P (RCD) 芯片组成套片，用于DDR4 LRDIMM或NVDIMM (非易失性双列直插内存模组) 。每个DDR4 LRDIMM可采用1 * RCD + 9 * M88DR4DB02P，而每个DDR4 NVDIMM可采用1 * RCD + 9 * M88NR4DB02P。

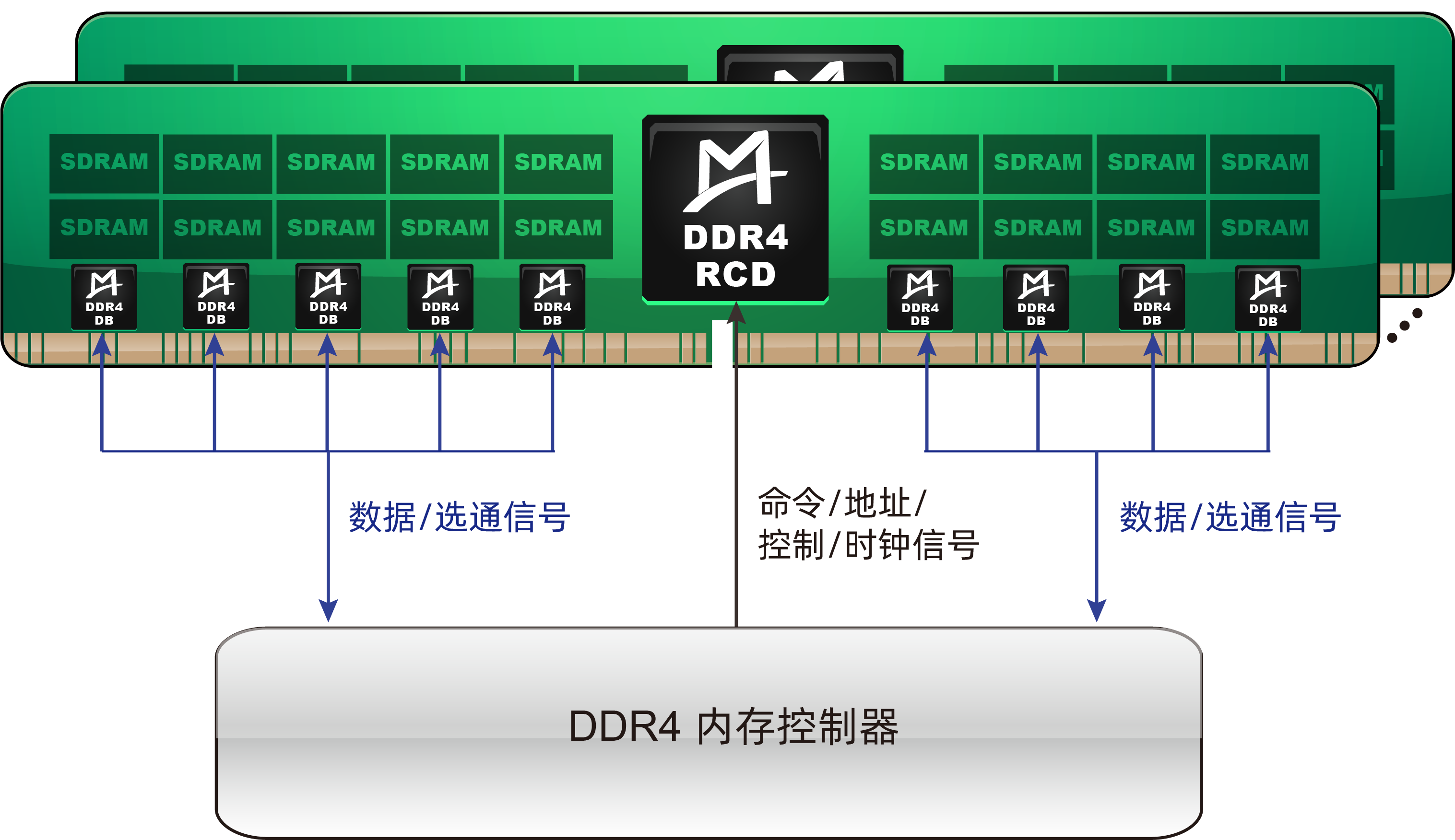

左图DDR4 LRDIMM为例，展示了DB芯片在内存模组上的应用。

功能特性

符合JEDEC DDR4DB02标准
最高支持速率DDR4-3200
M88NR4DB02P支持NVDIMM（非易失性双列直插内存模组）模式
支持DDR4数据 (DQ) 信号双向重定时和1: 1再驱动
支持通过输入时钟重新生成数据控制 (DQS) 信号
DQ通路内置FIFO，支持总线接口时域和DRAM接口时域解耦
支持最多四个pakcage rank
总线接口支持package rank定时校准
仅支持4位DRAM
支持1.2 V VDD电压
BCOM接口支持奇偶校验错误和顺序错误检测
支持多种节电模式，如CKE低功耗模式、CK STOP模式等
绿色封装: FBGA (Fine-pitch Ball Grid Array)

典型应用

M88DR4DB02P应用于DDR4 LRDIMM

M88NR4DB02P应用于DDR4 NVDIMM
