DDR5 RDIMM
M88DR5RCD01 (Gen1 DDR5 RCD)
M88DR5RCD01是符合JEDEC标准的第一代DDR5寄存时钟驱动器 (RCD) 芯片，最高支持4800 MT/s速率。该芯片采用双通道内存架构，支持1.1V VDD电压。M88DR5RCD01除了可作为中央缓冲器单独用于寄存双列直插内存模组 (RDIMM) 之外，还可以与第一代DDR5数据缓冲器 (DB) 芯片组成套片，用于减载双列直插内存模组 (LRDIMM)，以提供更高容量、更低功耗的内存解决方案。

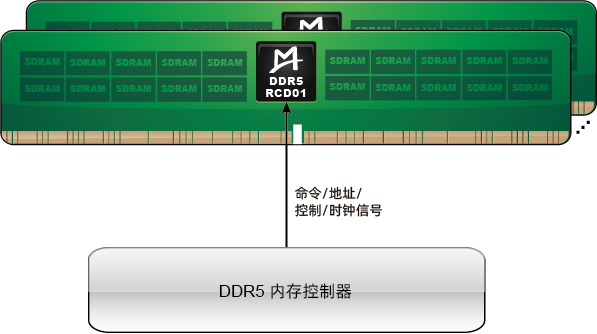

左图以DDR5 RDIMM为例，展示了RCD01芯片在内存模组上的应用。
功能特性
-
符合JEDEC DDR5RCD01标准 -
最高支持4800 MT/s速率
-
支持双通道1:2命令/地址/控制信号输入的寄存缓冲
-
内部集成PLL时钟驱动模块，每通道输出5对差分时钟信号
-
支持1.1V VDD 和1.0V VDDIO电压
-
每通道支持2个片选信号
-
支持命令和地址输入信号的奇偶校验，通道之间独立运行
-
支持片选、命令/地址和DFE校准训练模式
-
输出信号特性可通过寄存器控制字进行配置
-
提供Sideband接口，支持I²C和I3C Basic模式
-
支持多种节电模式
-
超低功耗
-
绿色封装: 240球FCBGA
典型应用
DDR5 RDIMM和DDR5 LRDIMM
