DDR5 LRDIMM
M88P5010/M88P5000 (DDR5 PMIC)
M88P5010/M88P5000是兼容JEDEC规范的DDR5电源管理芯片 (PMIC)。该芯片包含4个直流-直流降压转换器和两个低压差线性稳压器 (LDO，分别为1.8 V和 1.0 V)，支持I²C/I3C串行总线，主要应用于DDR5服务器内存模组。
PMIC的主要作用是为内存模组上的其他芯片 (如 DRAM、RCD、DB、SPD Hub 和 TS 等) 提供电源支持。服务器CPU可经由SPD Hub与PMIC进行通讯，从而实现电源管理。M88P5010是低电流PMIC，专为DDR5服务器较小电流的RDIMM内存模组而设计。M88P5000是高电流PMIC，专为DDR 服务器较大电流的RDIMM和LRDIMM内存模组而设计。

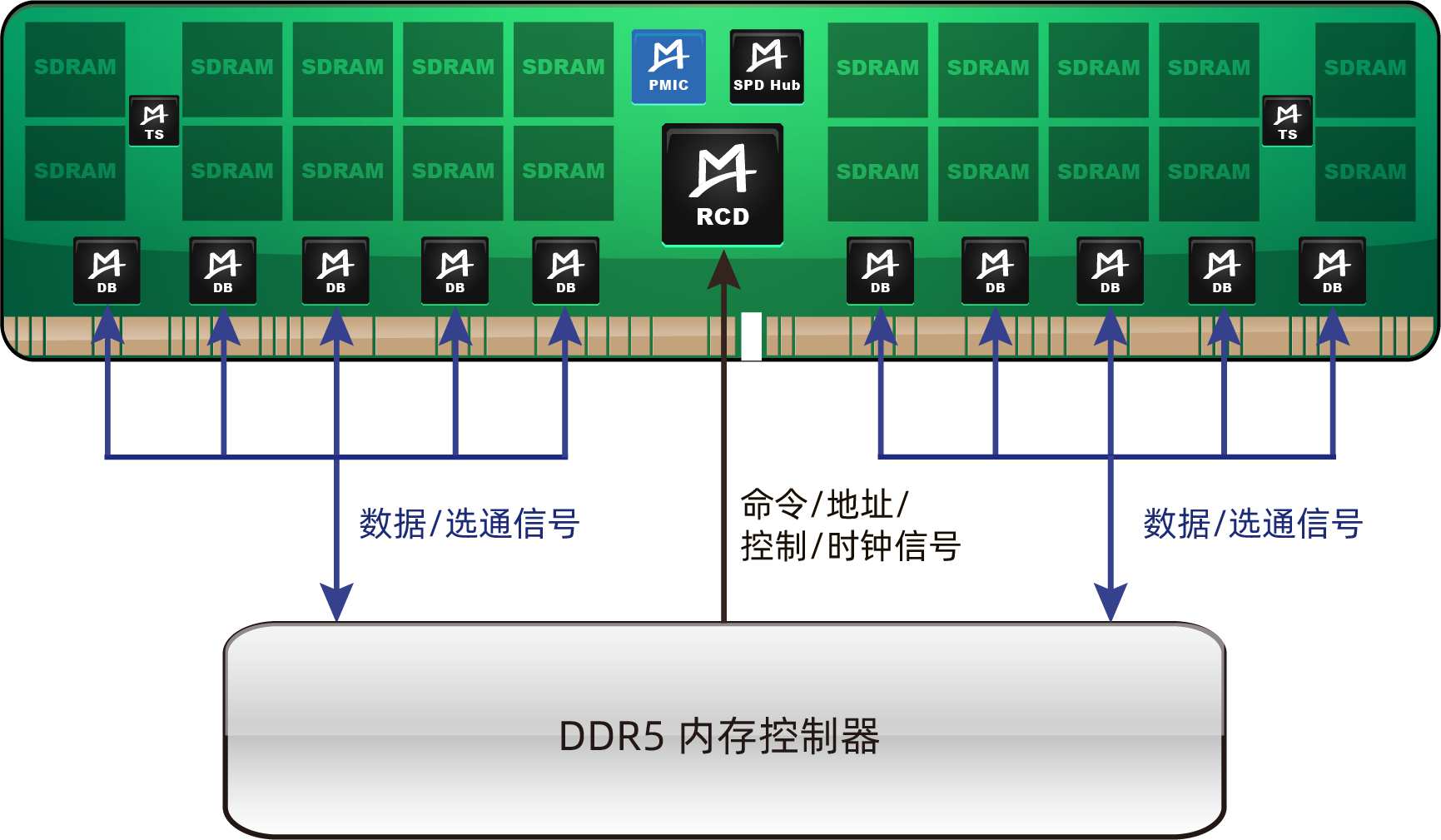

左图以DDR5 LRDIMM为例，展示了PMIC芯片在内存模组上的应用示意图。
功能特性
-
兼容JEDEC规范 -
支持12 V，可通过Switch-Over功能下切换到5 V
-
采用COT (恒定导通时间) 控制，提供快速瞬态响应
-
轻载时可选择FCCM (强制连续传导模式) 或DCM (非连续传导模式) 运行
-
报告电压、输出电流、输出功率及温度
-
支持输入电源Switch Over功能，提供无中断运行
-
支持I²C/I3C串行总线接口
-
提供过压、欠压、过流、过热等多种保护功能
-
封装：35引脚FCQFN
典型应用
- DDR5服务器内存模组
-
- M88P5010：低电流RDIMM
- M88P5000：高电流RDIMM和LRDIMM
-
如您对产品感兴趣，请联系我们
