DDR5 LRDIMM
M88SPD5118 (DDR5 SPD Hub)
M88SPD5118是一款符合JEDEC SPD5118规范的串行检测集线器 (SPD Hub) 芯片。该芯片内部集成了8 Kbit EEPROM、I²C/I3C总线集线器和温度传感器，适用于所有DDR5系列内存模组。其中，I²C/I3C总线集线器是系统主控设备与内存模组上的组件之间的通信中心；EEPROM是个非易失性存储器，用于存储内存模组相关信息以及模组上的内存颗粒和其他组件的配置参数；而温度传感器可连续监测SPD芯片所在位置的温度，以便进行内存模组的温度管理，提高系统工作稳定性。M88SPD5118是DDR5内存模组不可或缺的配套芯片，也是澜起DDR5全系列产品中的重要成员。

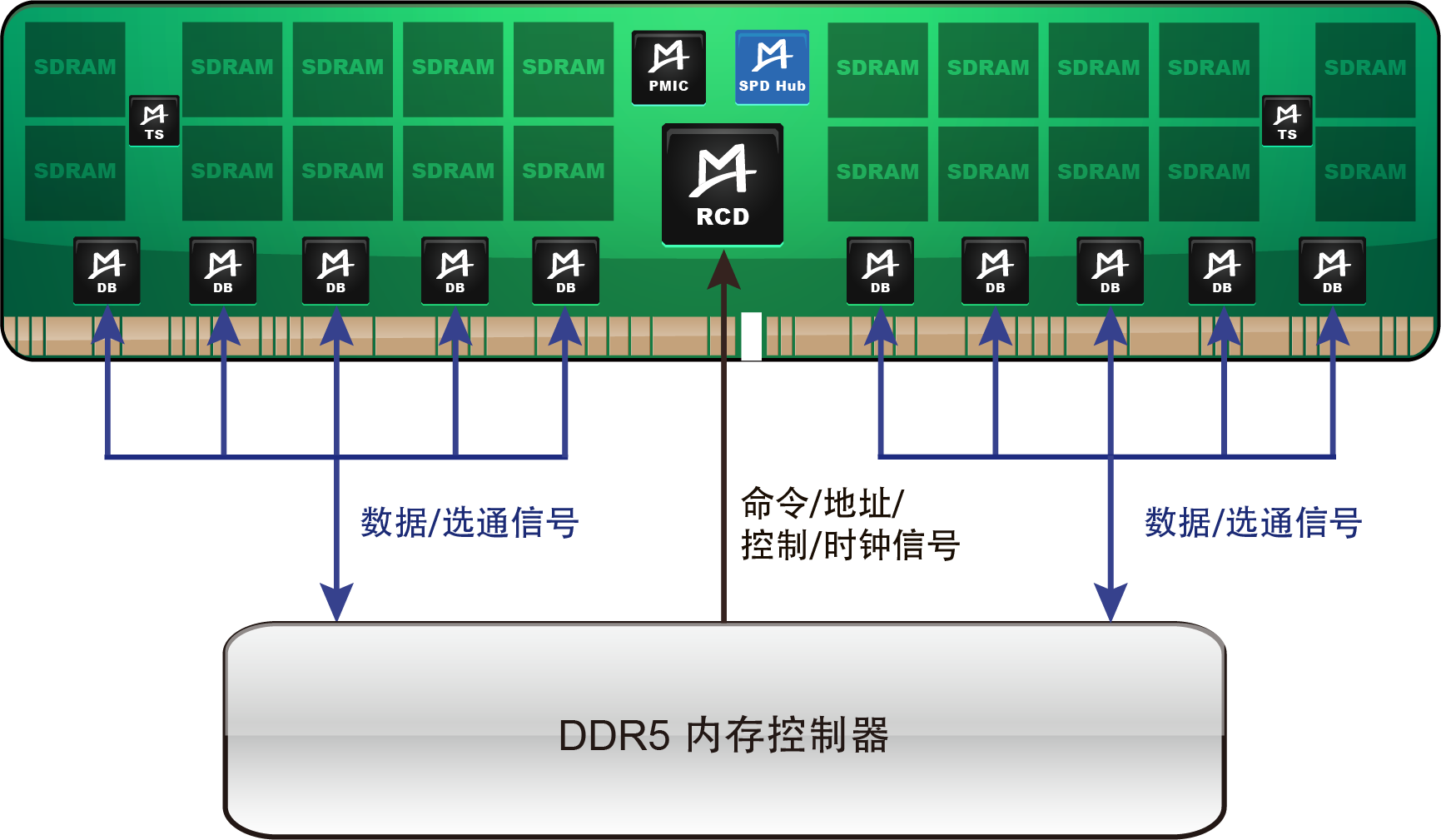

左图以DDR5 LRDIMM为例，展示了SPD Hub芯片在内存模组上的应用示意图。
功能特性
-
符合JEDEC SPD5118规范 -
支持两线I²C 和 I3C串行总线接口
-
支持最大12.5 MHz串行总线速率
-
1.8 V VDDSPD和1.0 V VDDIO电压
-
内置8 Kbit EEPROM：
16个非易失性存储区块，每个存储区块都可启用写保护功能
-
内置I²C/I3C集线器，支持最多8个模组唯一地址寻址
-
内置温度传感器，默认温度分辨率0.25°C
-
支持数据包错误校验 (PEC) 功能和奇偶校验功能
-
支持带内中断 (IBI)
-
工作温度范围：-40°C至+125°C
-
封装：9引脚热增强DFN
典型应用
服务器内存模组如MRDIMM / MCRDIMM、RDIMM、LRDIMM
客户端内存模组如UDIMM、SODIMM、CUDIMM、CSODIMM、CAMM、LPCAMM等
工业温度监控器
